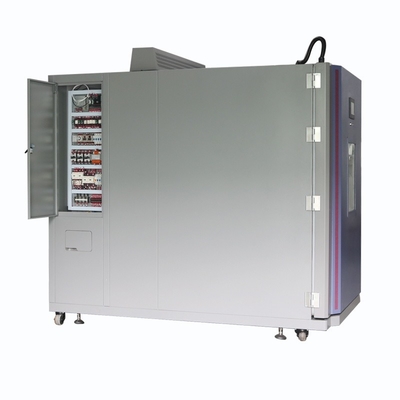

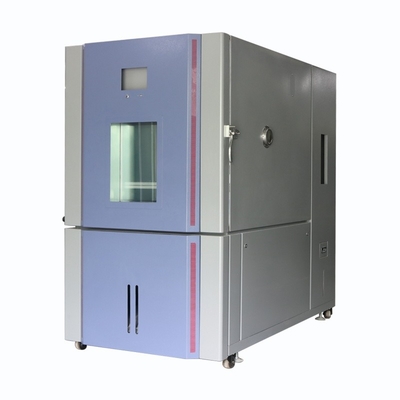

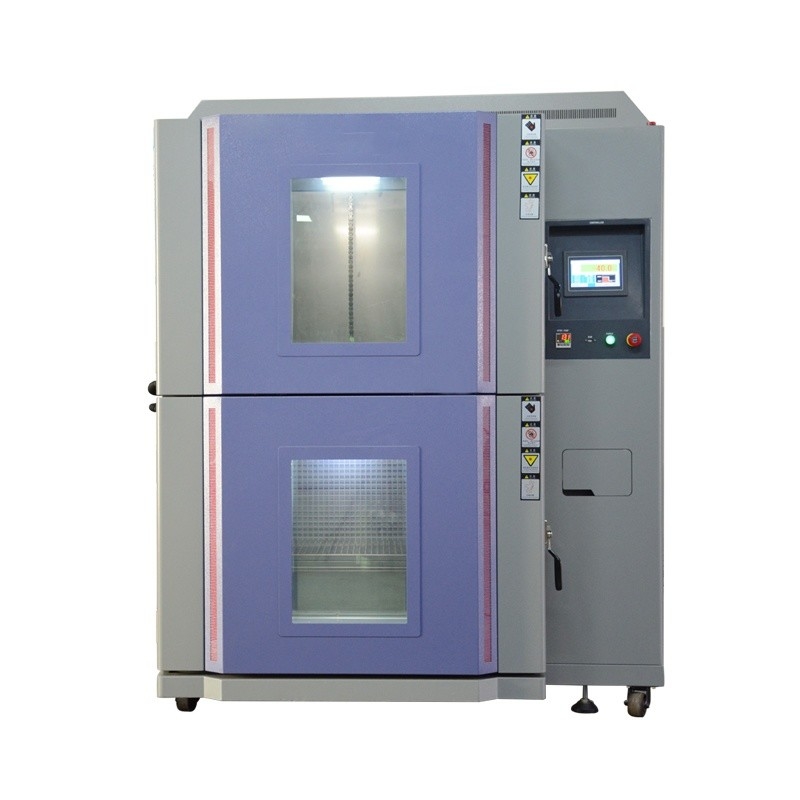

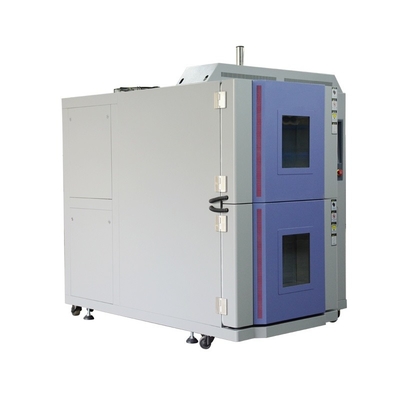

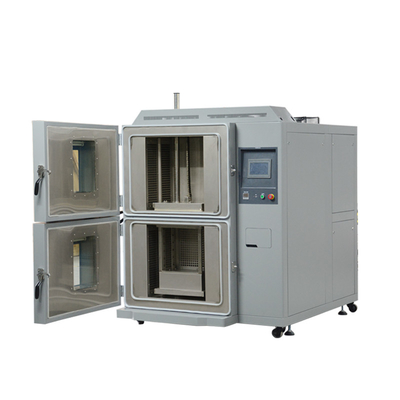

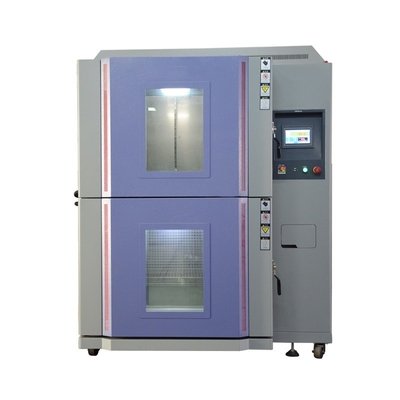

Subjecting semiconductor components to realistic thermal shock tests in our two - zone chamber that meets the JEDEC JESD test standards allows manufacturers and testers to identify and address potential weaknesses in designโดยการเผชิญส่วนประกอบกับความแตกต่างของอุณหภูมิที่เข้มข้นตามมาตรฐานพวกเขาสามารถตรวจสอบปัญหา เช่น ความแตกต่างของการขยายความร้อน, ความเสื่อมของคุณสมบัติไฟฟ้าและความล้มเหลวของเชื่อมต่อทางกลส่งผลให้มีส่วนประกอบครึ่งประสาทที่มีคุณภาพสูงกว่า ที่ทนทานต่อความเครียดทางความร้อนและมีอายุการใช้งานยาวนานกว่าองค์ประกอบที่ผ่านการทดสอบอย่างเข้มงวดเหล่านี้ มีโอกาสน้อยกว่าที่จะประสบกับความล้มเหลวระหว่างการใช้งานที่กําหนดไว้ โดยรับประกันความน่าเชื่อถือของระบบอิเล็กทรอนิกส์ที่พึ่งพาการองค์ประกอบเหล่านี้
Dynamic Random - Access Memory (DRAM) ความจําการเข้าถึงแบบไดนามิก: ทดสอบโมดูล DRAM เพื่อให้แน่ใจว่าความเร็วในการเก็บข้อมูลและการเข้าถึงของมันไม่ได้ถูกส่งผลกระทบโดยการกระแทกทางความร้อนและความเครียดทางความร้อนอาจนําไปสู่ความเสียหายของข้อมูลหรือระบบล้ม.
ชิปความทรงจํา Flash: ประเมินชิปความจําแฟลชที่ใช้ใน SSD, USB และการ์ดความจํา การทดสอบการกระแทกทางความร้อนสามารถช่วยระบุปัญหาที่อาจเกิดขึ้นกับการเขียนและการอ่าน, ความทนทานและความน่าเชื่อถือโดยทั่วไปในสภาพอุณหภูมิที่รุนแรง.
5.3 วงจรบูรณาการสําหรับการสื่อสาร
IC การสื่อสารไร้สาย: ทดสอบวงจรบูรณาการสื่อสารไร้สาย เช่น โมดูล Wi - Fi ชิป Bluetooth และ IC การสื่อสารมือถือองค์ประกอบเหล่านี้ต้องรักษาความสมบูรณ์แบบสัญญาณและการประกอบการสื่อสารของพวกเขาภายใต้การกระแทกทางความร้อนเนื่องจากมันมักจะใช้ในอุปกรณ์มือถือและเครือข่ายไร้สาย
