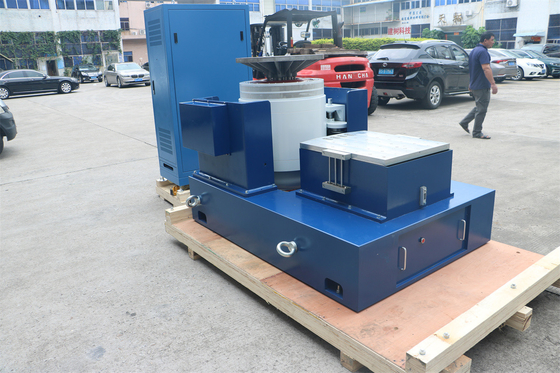

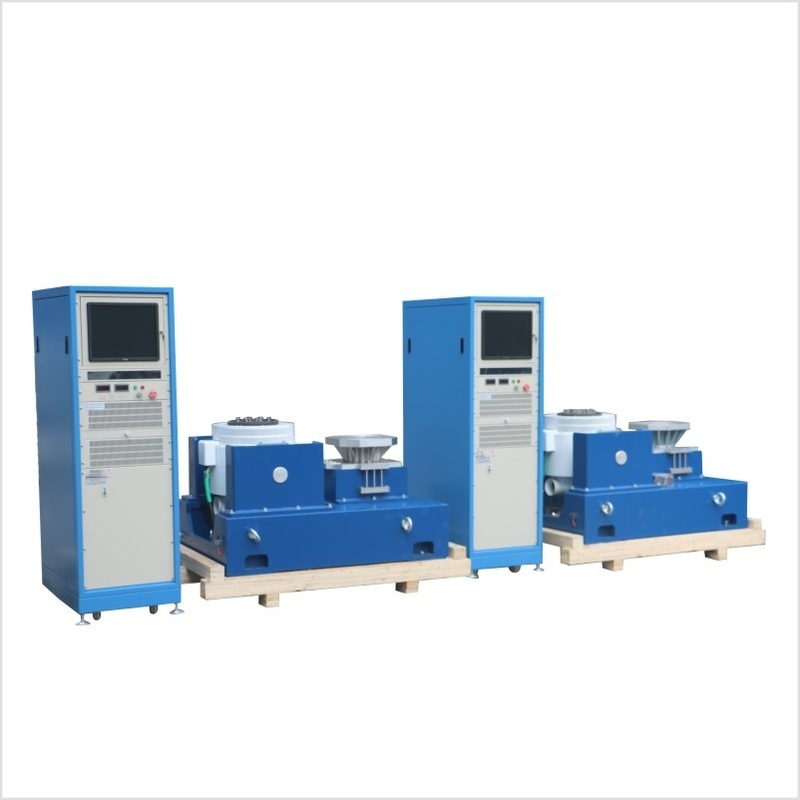

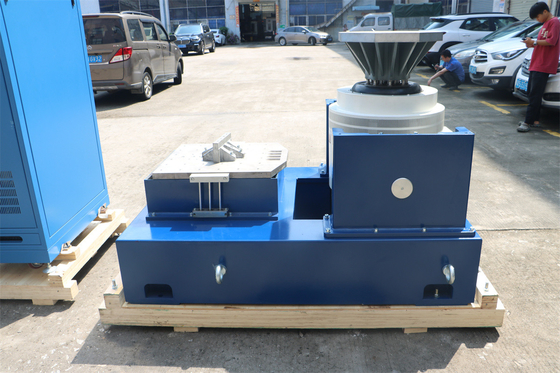

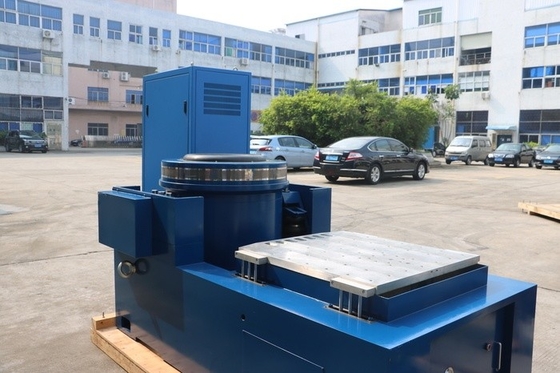

เครื่องทดสอบความสั่นสะเทือนที่กําหนดเอง สําหรับส่วนประกอบอิเล็กทรอนิกส์ป้องกัน

ชื่อแบรนด์:	PRECISION
เลขรุ่น:	วีทีเอส-20
ขั้นต่ำ:	1
ราคา:	$6000
เงื่อนไขการจ่ายเงิน:	T/T
ความสามารถในการจําหน่าย:	100/เดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

การสนับสนุนที่กําหนดเอง:

OEM ODM

แรงไซน์:

20KN

กำลังสุ่ม:

20KN

แรงกระแทก:

40KN

ช่วงความถี่:

1-3000เฮิร์ต

การย้าย:

76 มม

ความเร็ว:

2.0

ขนาดตาราง:

1200x1200มม

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ส่งออกมาตรฐาน

สามารถในการผลิต:

100/เดือน

เน้น:

เครื่องทดสอบสั่นสะเทือนส่วนประกอบอิเล็กทรอนิกส์

เครื่องทดสอบสั่นที่กําหนดเอง

เครื่องทดสอบสั่น Mil-Std-202g

คําอธิบายสินค้า

เครื่องทดสอบสั่นสําหรับ Mil - Std - 202g ส่วนประกอบอิเล็กทรอนิกส์และไฟฟ้าป้องกัน

ในภาคการป้องกัน ความน่าเชื่อถือและผลงานของส่วนประกอบอิเล็กทรอนิกส์และไฟฟ้า ไม่สามารถต่อรองได้ ส่วนประกอบเหล่านี้เป็นส่วนประกอบของระบบป้องกันที่ซับซ้อนจากอุปกรณ์สื่อสารและระบบราดาร์ ไปยังหน่วยควบคุมอาวุธมาตรฐาน MIL - STD - 202G กําหนดแนวทางที่เข้มงวดสําหรับการทดสอบสิ่งแวดล้อมขององค์ประกอบเหล่านี้ โดยการทดสอบการสั่นสะเทือนเป็นด้านสําคัญเครื่องทดสอบสั่นที่ออกแบบมาตรฐานนี้เป็นทรัพย์สินที่จําเป็นในการรับรองคุณภาพและความทนทานของส่วนประกอบอิเล็กทรอนิกส์และไฟฟ้าป้องกัน.ครับ

1ความสําคัญของการทดสอบสั่นในอุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้าด้านการป้องกันครับ

การ ทน กับ สภาพ แวดล้อม การ ทํางาน ที่ รุนแรงครับ

องค์ประกอบอิเล็กทรอนิกส์และไฟฟ้าป้องกัน ถูกนําไปใช้ในสิ่งแวดล้อมที่ท้าทายที่สุดบนโลก ไม่ว่าจะเป็นบนรถทหารที่เคลื่อนไหวเครื่องบินที่ประสบกับการสั่นสะเทือนความถี่สูงระหว่างการบินหรือเรือทัพเรือที่ทนต่อการสั่นสะเทือนอย่างต่อเนื่องของเครื่องยนต์ของมัน ส่วนประกอบเหล่านี้ต้องรักษาความสามารถในการทํางานของพวกเขาการทดสอบการสั่นสะเทือน มีเป้าหมายที่จะจําลองกรณีการสั่นสะเทือนในโลกจริงเหล่านี้ ในสถานที่ทดลองที่ควบคุมได้โดยการทําให้ส่วนประกอบได้รับการสั่นสะเทือนหลายอย่าง ผู้ผลิตสามารถระบุจุดอ่อนในการออกแบบ เช่น การเชื่อมต่อที่คล่องคล่องหรือการติดตั้งส่วนประกอบที่ไม่ถูกต้องซึ่งทําให้สามารถปรับปรุงการออกแบบได้ เพื่อให้ประกอบสามารถทนต่อการสั่นสะเทือนที่มันจะพบกับการใช้งานที่กําหนดไว้ โดยลดความเสี่ยงของการล้มเหลวในสนามครับ

การประกันความสมบูรณ์แบบของระบบและความสําเร็จของภารกิจครับ

ความสมบูรณ์แบบของระบบป้องกันเกี่ยวข้องโดยตรงกับความน่าเชื่อถือของส่วนประกอบของมันส่วนประกอบอิเล็กทรอนิกส์หรือไฟฟ้าที่ผิดปกติในระบบป้องกันที่สําคัญ อาจทําให้ภารกิจล้มเหลวซึ่งทําให้ชีวิตของทหารเสี่ยง เช่นความผิดปกติในส่วนประกอบการสื่อสารของเครื่องบินทหารระหว่างภารกิจ สามารถขัดแย้งการสื่อสารกับหน่วยควบคุมพื้นดินและเครื่องบินอื่น ๆการทดสอบการสั่นสะเทือนช่วยให้แน่ใจว่าส่วนประกอบทั้งหมดของระบบป้องกันยังคงไม่เสียสภาพและใช้งานได้ภายใต้การสั่นสะเทือนด้วยการปฏิบัติตามมาตรฐาน MIL - STD - 202G สําหรับการทดสอบการสั่นสะเทือน ผู้ผลิตสามารถให้องค์ประกอบที่ตอบสนองคุณภาพสูงและมาตรฐานความปลอดภัยที่จําเป็นในอุตสาหกรรมการป้องกันให้ผู้บัญชาการทหารมั่นใจในผลงานของอุปกรณ์ของพวกเขา.ครับ

2การเข้าใจมาตรฐาน MIL - STD - 202G สําหรับการทดสอบการสั่นครับ

ความต้องการหลักของมาตรฐานครับ

มาตรฐาน MIL - STD - 202G แผนผังความต้องการเฉพาะสําหรับการทดสอบการสั่นสะเทือนขององค์ประกอบอิเล็กทรอนิกส์และไฟฟ้าการป้องกันระดับความยาวช่วงความถี่โดยทั่วไปจะกว้างจากไม่กี่เฮร์ซถึงหลายพันเฮร์ซครอบคลุมความสั่นสะเทือนทั้งหมดที่องค์ประกอบเหล่านี้อาจประสบในการใช้งานด้านการป้องกันที่แตกต่างกัน. ระดับขนาดที่วัดในแง่ของความเร่ง (g) ได้ถูกปรับขนาดอย่างละเอียด เพื่อจําลองความเข้มข้นของความสั่นสะเทือนในฉากที่จริงองค์ประกอบที่ใช้ในระบบเครื่องบินของเฮลิคอปเตอร์ อาจต้องการระดับความยาวที่แตกต่างกัน เมื่อเทียบกับส่วนที่ใช้ในระบบราดาร์ที่ตั้งอยู่บนพื้นดินระยะเวลาการทดสอบยังถูกกําหนดอย่างชัดเจน เพื่อให้แน่ใจว่าส่วนประกอบถูกเผชิญกับการสั่นสะเทือนที่เพียงพอ เพื่อประเมินความทนทานระยะยาวของพวกมันอย่างแม่นยําครับ

การจัดมาตรฐานสําหรับอุตสาหกรรมการป้องกันครับ

มาตรฐานนี้มีบทบาทสําคัญในการมาตรฐานกระบวนการทดสอบสั่นในอุตสาหกรรมการป้องกันมันให้กรอบที่เหมือนกันสําหรับผู้ผลิตเพื่อประเมินผลงานของส่วนประกอบของพวกเขาโดยการปฏิบัติตามมาตรฐาน MIL - STD - 202G ผู้ผลิตสามารถเปรียบเทียบผลงานของรุ่นและการออกแบบส่วนประกอบที่แตกต่างกัน ทําให้สามารถระบุพื้นที่ในการปรับปรุงได้ง่ายขึ้นมันยังช่วยในการรับรองว่าส่วนประกอบจากผู้ผลิตที่แตกต่างกันซึ่งเป็นสิ่งจําเป็นสําหรับการบูรณาการส่วนประกอบในระบบป้องกันที่ซับซ้อนครับ

3วิธีการทํางานของเครื่องทดสอบสั่นครับ

หลักการทํางานของเครื่องทดสอบสั่นครับ

เครื่องทดสอบสั่นสําหรับองค์ประกอบการป้องกัน ปกติจะทํางานตามหลักการไฟฟ้าไฮดรอลิก หรือไฟฟ้าไฮดรอลิกกระแสไฟฟ้าถูกนําไปใช้กับโค้ลเคลื่อนที่ที่แขวนอยู่ในสนามแม่เหล็กตามกฎมือซ้ายของฟเลมมิ่ง มันสร้างแรงที่ทําให้โค้ลเคลื่อนไหว การเคลื่อนไหวของโค้ลถูกโอนไปยังพื้นที่ทดสอบซึ่งจะทําให้ส่วนประกอบที่วางอยู่บนมันสั่นสะเทือนเครื่องทดสอบสั่นสามารถสร้างความถี่สั่นและขนาดสั่นที่หลากหลาย โดยการปรับกระแสไฟฟ้าและลักษณะของสนามแม่เหล็กในระบบไฮดรอลิก, น้ําเหลวไฮดรอลิกถูกใช้ในการผลิตแรงที่ทําให้แพลตฟอร์มการทดสอบสั่น. การไหลและความดันของน้ําเหลวไฮดรอลิกถูกควบคุมเพื่อผลิตโปรไฟล์สั่นที่ต้องการ.ครับ

ส่วนประกอบของเครื่องทดสอบสั่นครับ

เครื่องทดสอบการสั่นสะเทือนประกอบด้วยส่วนประกอบสําคัญหลายส่วน พลาตฟอร์มการทดสอบคือพื้นที่ที่ส่วนประกอบการป้องกันติดตั้งมันถูกออกแบบให้แข็งแรงสูงและเรียบ เพื่อให้มีการถ่ายทอดการสั่นสะเทือนที่เท่าเทียมกันไปยังตัวอย่างการทดสอบแหล่งพลังงาน ไม่ว่าจะเป็นเครื่องขยายพลังงานไฟฟ้าในระบบไฟฟ้าไฮโดนามิก หรือปั๊มไฮดรอลิกในระบบไฮดรอลิกผู้ควบคุมเป็นสมองของระบบ, ทําให้ผู้ประกอบการสามารถตั้งค่าการสั่นที่ต้องการ เช่น ความถี่, ความขยายและระยะเวลาการทดสอบเครื่องตรวจจับ เช่น เครื่องวัดความเร็วใช้ในการวัดระดับการสั่นสะเทือนจริงของแพลตฟอร์มการทดสอบเซนเซอร์เหล่านี้ให้ข้อมูลกลับคืนให้กับตัวควบคุม ทําให้สามารถปรับในเวลาจริง เพื่อให้แน่ใจว่าโปรไฟล์การสั่นคงอยู่ในขอบเขตที่กําหนดไว้ของมาตรฐาน MIL-STD-202Gครับ

4คุณสมบัติการทํางานของเครื่องทดสอบสั่นที่สอดคล้องกับ MIL - STD - 202Gครับ

การควบคุมการสั่นสะเทือนอย่างแม่นยําครับ

เพื่อให้ตรงกับมาตรฐาน MIL - STD - 202G เครื่องทดสอบการสั่นสั่นต้องสามารถควบคุมการสั่นสั่นได้อย่างแม่นยํา สามารถปรับความถี่ของการสั่นสั่นด้วยความแม่นยําของความถี่บ่อย ๆ ภายใน ± 0.1% อัมพลิทูดของการสั่นสะเทือนยังสามารถควบคุมได้อย่างแม่นยํา ด้วยความแม่นยําของอัมพลิทูดโดยทั่วไปภายใน ± 1%ระดับความแม่นยํานี้มีความสําคัญในการรับรองว่าผลการทดสอบมีความน่าเชื่อถือและสามารถซ้ําตัวอย่างเช่น เมื่อทดสอบโมดูลการสื่อสารทหารที่มีประสิทธิภาพสูงเครื่องทดสอบสั่นสั่นต้องสามารถผลิตสั่นสั่นที่มันจะพบในแพลตฟอร์มทหารที่แตกต่างกันได้อย่างแม่นยํา, ทําให้ผู้ผลิตสามารถประเมินผลการทํางานของมันได้อย่างแม่นยําครับ

ระยะความยืดหยุ่นที่กว้างครับ

ความสามารถในการครอบคลุมช่วงความเคลื่อนไหวที่กว้างขวางเป็นลักษณะสําคัญอีกอย่างส่วนประกอบการป้องกันอาจมีสั่นสะเทือนที่มีความกว้างขวางต่ํามากในบางสถานการณ์และความกว้างขวางสูงสุดในอื่น ๆเครื่องทดสอบการสั่นสั่นต้องสามารถสร้างสั่นสั่นได้ในช่วงที่กว้างขนาดนี้มันควรสามารถจําลองการสั่นสะเทือนที่อ่อนนุ่มในระหว่างการทํางานปกติของเครื่องบินระวัง และการสั่นสะเทือนที่เข้มแข็งในระหว่างการปล่อยระเบิดระยะความเคลื่อนไหวที่กว้างขวางทําให้การทดสอบทุกฉากการสั่นสะเทือนที่เกิดขึ้นได้อย่างมีประสิทธิภาพครับ

การ สร้าง ที่ แข็งแรง และ น่า เชื่อถือครับ

เนื่องจากธรรมชาติที่สําคัญของการใช้งานด้านการป้องกัน เครื่องทดสอบการสั่นสะเทือนถูกสร้างขึ้นด้วยการสร้างที่แข็งแรงและน่าเชื่อถือพลาตฟอร์มการทดสอบและส่วนประกอบเครื่องกลอื่นๆ ถูกทําจากวัสดุที่มีความแข็งแรงสูง เช่น อลูมิเนียมหรือเหล็ก เพื่อทนต่อแรงแรงที่เกิดจากการทดสอบการสั่นองค์ประกอบไฟฟ้าและไฮดรอลิก รวมถึงแหล่งพลังงานและตัวควบคุม ถูกออกแบบให้ทํางานต่อเนื่อง ภายใต้สภาพความเครียดสูง โดยไม่เสียสภาพเครื่องจักรยังได้รับการออกอํานวยความสะดวกด้วยส่วนความปลอดภัยที่ก้าวหน้าเพื่อปกป้องตัวอย่างการทดสอบและผู้ประกอบการการสร้างที่แข็งแกร่งนี้ทําให้เครื่องทดสอบการสั่นสะเทือนสามารถทําการทดสอบเป็นพันๆ ครั้งตลอดอายุการใช้งานของมัน โดยไม่ต้องรักษาลดเวลาหยุดทํางานและเพิ่มประสิทธิภาพของกระบวนการทดสอบ.ครับ

อัตราการแรงไซน์/สุ่ม/แรงกระแทก	2,200 kgf/2.000 kgf/4.400 kgf	น้ําหนักของหมุน	25 กิโลกรัม
ระยะความถี่	5-3.000 Hz	ขนาดการใส่ (มาตรฐาน)	M10
สูงสุด / ขยับต่อเนื่อง p-p	76 มม/63 มม	การติดตั้งภาระ: จุด (มาตรฐาน)	21
ความเร็วสูงสุด	2.0 m/s	แกนความถี่-แรงผลักดันธรรมชาติ	<3Hz
Max. สายไซน์/เร่งสุ่ม	88/60 กรัม	ขนาดสูงสุด การสนับสนุนภาระตั้ง	400 กิโลกรัม
กว้างของอ้อม	340 มม.	สนามหลงทาง @ 152 มม.เหนือตาราง	≤1mT (10 gauss)
ความถี่สัดส่วนพื้นฐาน	2,700 Hz (นาม) ± 5%	ขนาด LxWxH	1,160 มิลลิเมตร x 880 มิลลิเมตร x 1.050 มิลลิเมตร
ค่าเวลาที่อนุญาตในการพลิกอาร์มเรท	500 นิเมตร	น้ําหนัก (ไม่รวม)	1700 กิโลกรัม

5การใช้งานของเครื่องทดสอบสั่นในอุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์ประกอบไฟฟ้าด้านการป้องกันครับ

การทดสอบส่วนประกอบเครื่องบินครับ

ส่วนประกอบเครื่องบินในเครื่องบินทหารถูกเผชิญกับความสั่นสะเทือนในช่วงการบิน เครื่องทดสอบสั่นสะเทือนถูกใช้ในการทดสอบส่วนประกอบ เช่น คอมพิวเตอร์ควบคุมการบินระบบการนําทางโดยการทําให้ส่วนประกอบเหล่านี้สั่นสะเทือนตามสภาพการบิน ผู้ผลิตสามารถประกันความน่าเชื่อถือได้ เช่นคอมพิวเตอร์ควบคุมการบินต้องทํางานอย่างสมบูรณ์แบบ แม้ว่าเครื่องบินจะประสบกับความวุ่นวาย หรือระหว่างการเคลื่อนไหวที่สูงเครื่องทดสอบการสั่นสะเทือนสามารถจําลองการสั่นสะเทือนเหล่านี้ได้อย่างแม่นยํา ทําให้ผู้ผลิตสามารถระบุและแก้ปัญหาที่เป็นไปได้ครับ

การประเมินอิเล็กทรอนิกส์เครื่องบินครับ

อิเล็กทรอนิกส์ของกระสุน รวมถึงระบบกํากับ ระบบระบายหัวรุก และเชื่อมต่อการสื่อสาร ถูกทดสอบโดยใช้เครื่องทดสอบการสั่นสั่นความสั่นสะเทือนระหว่างการปล่อยและบินของโจมตี, และเครื่องจักรต้องสามารถจําลองสภาพเหล่านี้ได้อย่างแม่นยํา. นี้ช่วยในการรับประกันว่าอิเล็กทรอนิกส์ของกระสุนสามารถทนต่อสภาพแวดล้อมความเครียดสูงและทํางานตามที่ตั้งใจ.เช่น, ระบบกํากับของกระสุนต้องรักษาความแม่นยําของมัน แม้จะอยู่ในความสั่นแรงที่เข้มข้นระหว่างการปล่อยเครื่องทดสอบการสั่นสะเทือนสามารถให้โปรไฟล์การสั่นสะเทือนที่จําเป็นในการทดสอบการทํางานของส่วนประกอบสําคัญเหล่านี้.ครับ

การประกันคุณภาพของอิเล็กทรอนิกส์ป้องกันพื้นดินครับ

อิเล็กทรอนิกส์ การ ป้องกัน ที่ อยู่ บน แผ่นดิน เช่น ระบบ เรดาร์ หอคอย การ สื่อสาร และ อิเล็กทรอนิกส์ ของ รถทหาร ก็ ต้อง ทํา การทดสอบ การ สั่นสะเทือน ด้วยเครื่องทดสอบการสั่นสั่น ใช้ในการทดสอบส่วนประกอบ เช่น แอนเทนนาโดยการทําให้ส่วนประกอบเหล่านี้สั่นคลึงคล้ายกับการขนส่งและการใช้งานในพื้นที่ที่หยาบผู้ผลิตสามารถระบุและแก้ไขความบกพร่องในการออกแบบตัวอย่างเช่น แอนเทนเน่ในระบบราดาร์ทหารต้องคงที่และทํางาน แม้ว่ายานจะเคลื่อนที่บนพื้นที่ที่ไม่ราบรื่นเครื่องทดสอบการสั่นสะเทือนสามารถจําลองการสั่นสะเทือนเหล่านี้เพื่อให้แน่ใจว่าการทํางานของแอนเทนในสถานการณ์ดังกล่าว. เครื่องทดสอบความสั่นสะเทือนที่กําหนดเอง สําหรับส่วนประกอบอิเล็กทรอนิกส์ป้องกัน 2

ครับ

6สรุปครับ

เครื่องทดสอบการสั่นสะเทือนที่สอดคล้องกับ MIL - STD - 202G เป็นเครื่องมือที่จําเป็นในอุตสาหกรรมการป้องกัน เพื่อรับประกันความน่าเชื่อถือและความทนทานของส่วนประกอบอิเล็กทรอนิกส์และไฟฟ้าด้วยการจําลองความสั่นสะเทือนที่ส่วนประกอบเหล่านี้พบกับ การใช้งานป้องกันในโลกจริงด้วยการควบคุมการสั่นสะเทือนที่แม่นยําสูง ระยะความเคลื่อนไหวที่กว้าง และการสร้างที่แข็งแรงอุปกรณ์นี้มีบทบาทสําคัญในการพัฒนาและการประกันคุณภาพของระบบป้องกันไม่ว่าจะเป็นการทดสอบส่วนประกอบเครื่องบิน อิเล็กทรอนิกส์ขีปนาวุธ หรืออิเล็กทรอนิกส์ป้องกันที่ดินการใช้เครื่องทดสอบการสั่นสะเทือนแบบนี้ เป็นปัจจัยสําคัญในการรักษามาตรฐานคุณภาพสูง ที่จําเป็นในอุตสาหกรรมป้องกันถ้าโครงการที่เกี่ยวข้องกับการป้องกันของคุณต้องการการทดสอบการสั่นสะเทือนที่น่าเชื่อถือ เพื่อให้ตรงกับมาตรฐาน MIL-STD-202Gการลงทุนในเครื่องทดสอบสั่นที่มีคุณภาพสูง เป็นการตัดสินใจที่ยุทธศาสตร์ ที่สามารถเพิ่มผลงานและความน่าเชื่อถือของผลิตภัณฑ์ป้องกันของคุณได้อย่างมาก.
