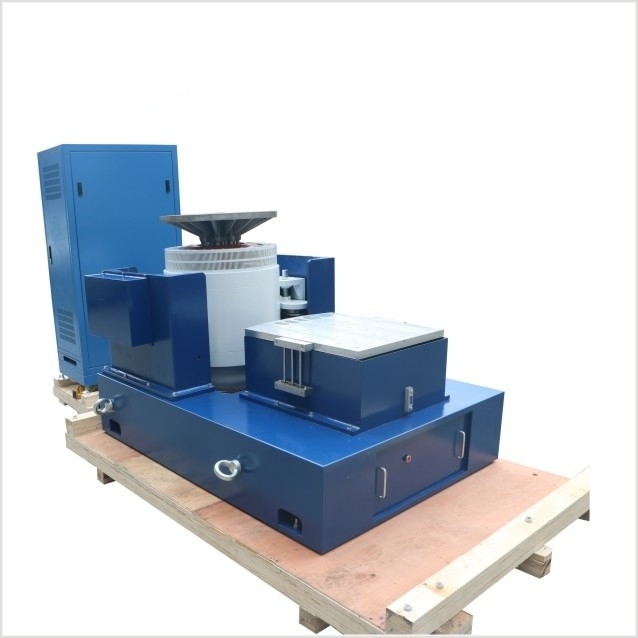

ระบบสั่นสะเทือนไฟฟ้าดินามิก สําหรับการทดสอบการสั่นสะเทือนแบบสุ่ม

ชื่อแบรนด์:	PRECISION
เลขรุ่น:	วีทีเอส-20
ขั้นต่ำ:	1
ราคา:	$6000
เงื่อนไขการจ่ายเงิน:	T/T
ความสามารถในการจําหน่าย:	100/เดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

การสนับสนุนที่กําหนดเอง:

OEM ODM

แรงไซน์:

20KN

กำลังสุ่ม:

20KN

แรงกระแทก:

40KN

ช่วงความถี่:

1-3000เฮิร์ต

การย้าย:

76 มม

ความเร็ว:

2.0

ขนาดตาราง:

1200x1200มม

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ส่งออกมาตรฐาน

สามารถในการผลิต:

100/เดือน

เน้น:

ระบบสั่นสะเทือนสําหรับ Sine Burst

ระบบเครื่องสั่นที่ทดสอบสั่นสุ่ม

คําอธิบายสินค้า

ระบบสั่นสะเทือนสําหรับการทดสอบ Sine Burst, การทดสอบสุ่มและการทดสอบการสั่นสะเทือน sinus

ในสถานการณ์การพัฒนาผลิตภัณฑ์และการรับประกันคุณภาพที่เปลี่ยนแปลงอยู่ตลอดเวลา การทดสอบการสั่นสะเทือนได้ปรากฏขึ้นเป็นเครื่องมือที่จําเป็นในอุตสาหกรรมที่หลากหลายจากอุปกรณ์อากาศและรถยนต์ ไปยังอุปกรณ์อิเล็กทรอนิกส์และสินค้าบริโภคการประกันความน่าเชื่อถือและความทนทานของผลิตภัณฑ์ในสภาพสั่นสะเทือนที่แตกต่างกันเป็นสิ่งสําคัญรวมถึงการทดสอบการสั่นสะเทือนแบบสุ่มและ sinus, ให้บริการคําตอบที่ครบวงจรสําหรับการประเมินผลการทํางานของผลิตภัณฑ์ในกรณีจริง

1ความสําคัญของการทดสอบการสั่นแตกต่างกันครับ

การทดสอบซีนส์เบิร์ส

การทดสอบซีนส์เบิร์สต์ มีส่วนเกี่ยวข้องกับการทําให้ผลิตภัณฑ์ได้รับการสั่นสะเทือนของคลื่นซีนส์ระดับความยาวสั้นการทดสอบประเภทนี้มีประโยชน์โดยเฉพาะอย่างยิ่งในการระบุความถี่เสียงในผลิตภัณฑ์การสะกดเสียงเกิดขึ้นเมื่อความถี่ธรรมชาติของผลิตภัณฑ์ตรงกับความถี่ของความสั่นสะกดที่นําไปสู่การเพิ่มขนาดของความสั่นสะกดเช่นการทดสอบความสะท้อนเสียงของส่วนประกอบ เช่น ส่วนของเครื่องบินโดยการดําเนินการทดสอบการระเบิด sinus โดยใช้ระบบสั่นสะเทือน, ผู้ผลิตสามารถกําหนดความถี่ของเสียงสะท้อนเหล่านี้และปรับปรุงการออกแบบเพื่อหลีกเลี่ยงปัญหาที่เกี่ยวข้องกับเสียงสะท้อน.

การทดสอบการสั่นสะเทือนแบบสุ่ม

การทดสอบการสั่นสะเทือนแบบสุ่ม มีเป้าหมายที่จะจําลองการสั่นสะเทือนที่ซับซ้อนและไม่คาดเดาได้ ที่สินค้าพบในสภาพแวดล้อมในโลกจริงเช่นการสั่นสะเทือนของเครื่องยนต์ในรถยนต์, ความสั่นสะเทือนจากเครื่องจักรในสถานที่อุตสาหกรรม, หรือความสั่นสะเทือนระหว่างการขนส่ง.การทดสอบการสั่นสะเทือนแบบสุ่มช่วยในการประเมินวิธีการผลิตภัณฑ์จะทํางานภายใต้สภาพสั่นสะเทือนที่วุ่นวายดังกล่าวตัวอย่างเช่น ในอุตสาหกรรมอิเล็กทรอนิกส์ สมาร์ทโฟนและคอมพิวเตอร์แล็ปท็อป ถูกทดสอบสําหรับการสั่นสะเทือนสุ่ม เพื่อให้แน่ใจว่าส่วนประกอบภายในของพวกเขา เช่น บอร์ดวงจรและฮาร์ดไดรฟ์สามารถทนต่อการสั่นสะเทือน ระหว่างการใช้งานและการขนส่งปกติวิธีการทดสอบนี้ทําให้ผู้ผลิตสามารถระบุจุดอ่อนในการออกแบบของผลิตภัณฑ์ เช่น การเชื่อมต่อที่คล่องตัวหรือส่วนประกอบที่เปราะบาง

การทดสอบสั่นสะเทือน sinus

การทดสอบสั่นสะเทือนซีนส์มีส่วนเกี่ยวข้องกับการใช้สั่นสะเทือนคลื่นซีนส์ระดับความถี่เดียวกับสินค้า ใช้ในการประเมินการตอบสนองของสินค้าต่อความถี่เฉพาะหนึ่งระยะเวลาการทดสอบประเภทนี้มีประโยชน์ในการเข้าใจวิธีการผลิตภัณฑ์จะทํางานภายใต้สั่นระยะเวลาตัวอย่างเช่น ในอุตสาหกรรมรถยนต์ เครื่องยนต์ถูกทดสอบด้วยการสั่นสะเทือน sinus เพื่อกําหนดความสามารถในการแยกสั่นสะเทือนของเครื่องยนต์จากร่างรถยนต์โดยการควบคุมความถี่และขนาดของความสั่นสะเทือน sinus, ผู้ผลิตสามารถประเมินประสิทธิภาพของการออกแบบการติดตั้งเครื่องยนต์ในการลดการสั่นสะเทือนและปรับปรุงความสบายใจโดยรวมของยาน.

2การเข้าใจระบบสั่นสะเทือนครับ

หลักการทํางาน

ระบบสั่นสะเทือนทํางานตามหลักการไฟฟ้าไฮดรอลิก หรือไฟฟ้าไฮดรอลิก ในระบบไฟฟ้าไฮดรอลิก การกระชากไฟฟ้าถูกนําไปใช้กับโค้ลเคลื่อนที่ที่แขวนอยู่ในสนามแม่เหล็กตามกฎมือซ้ายของฟเลมิงการเคลื่อนไหวของโค้ลถูกโอนไปยังโต๊ะ shaker ที่วางผลิตภัณฑ์หรือตัวอย่างทดสอบเพื่อสร้างความสั่นสะเทือนหลายชนิดสําหรับการทดสอบการระเบิดไซน์ ไฟกระแสถูกปรับให้ผลิตคลื่นไซน์ระยะสั้นขนาดสูงสําหรับการทดสอบการสั่นสะเทือนแบบสุ่มในระบบไฮดรอลิก เครื่องกําเนิดสัญญาณสุ่มใช้ในการควบคุมกระแสไฟฟ้า สร้างรูปแบบความสั่นสะเทือนที่ซับซ้อนน้ําเหลวไฮดรอลิกใช้ในการผลิตแรงที่ทําให้โต๊ะสั่นสั่นการไหลผ่านและความดันของเหลวไฮดรอลิกถูกกําหนดเพื่อบรรลุโปรไฟล์การสั่นที่ต้องการ

องค์ประกอบของระบบสั่นสะเทือน

ระบบสั่นสะเทือนประกอบด้วยหลายองค์ประกอบสําคัญ เครื่องขยายกําลังรับผิดชอบในการให้พลังงานที่จําเป็นในการขับเคลื่อนเครื่องสั่นมันขยายสัญญาณไฟฟ้าให้สูงพอที่จะทําให้เกิดการสั่นสะเทือนที่สําคัญ. เครื่องควบคุมเป็นสมองของระบบ ผู้ปฏิบัติงานสามารถใส่ปารามิเตอร์การสั่นสะเทือนเฉพาะในเครื่องควบคุม เช่น ระยะความถี่ ความขยาย และประเภทของการทดสอบการสั่นสะเทือนแบบสุ่ม, หรือไซน์) แล้วเครื่องควบคุมจะผลิตสัญญาณควบคุมที่เหมาะสมไปยังเครื่องขยายกําลังโต๊ะ shaker ได้ถูกออกแบบให้เป็นแพลตฟอร์มที่แข็งแรงและเรียบ เพื่อให้แน่ใจว่าการถ่ายทอดการสั่นสะเทือนที่เท่าเทียมกันไปยังตัวอย่างการทดสอบนอกจากนี้, เซ็นเซอร์เช่น accelerometers ถูกวางบนโต๊ะ shaker และตัวอย่างการทดสอบเพื่อวัดระดับการสั่นสะเทือนจริง. เซ็นเซอร์เหล่านี้ให้ผลตอบสนองให้กับผู้ควบคุม,ทําให้สามารถปรับในเวลาจริง เพื่อรักษารูปแบบการสั่นที่ต้องการ.

3วิธีที่ระบบสั่นสะเทือนทําการทดสอบที่แตกต่างกันครับ

ขั้นตอนการทดสอบ Sine Burst

สําหรับการทดสอบซีนส์เบิร์ส ผู้ประกอบการกําหนดปริมาตรก่อนในตัวควบคุม รวมถึงความถี่ของซีนส์เบิร์ส อัมพลิทูด และจํานวนเบิร์สกําหนดการแล้วส่งสัญญาณไปยังเครื่องขยายกําลัง, ซึ่งในทางกลับกันขับเคลื่อน shaker เพื่อผลิตการสั่นสะเทือนการระเบิด sinus ที่กําหนด. ตัวอย่างการทดสอบถูกวางบนโต๊ะ shakerและเครื่องวัดความเร่งวัดการตอบสนองของตัวอย่างกับการระเบิด sinusถ้าตัวอย่างแสดงสัญญาณของการสั่นสะเทือนหรือเสียงสะท้อนเกินขั้น ข้อมูลที่รวบรวมโดยเครื่องวัดความเร่งสามารถใช้ในการวิเคราะห์ปัญหา เช่นถ้าส่วนประกอบในดาวเทียมประสบความสะท้อนเสียงระหว่างการทดสอบซีนส์เบิร์ส, วิศวกรสามารถใช้ข้อมูลเพื่อปรับปรุงการออกแบบของส่วนประกอบหรือเพิ่มวัสดุความอ่อนแอเพื่อลดผลสัมผัสเสียงสะท้อน

กระบวนการทดสอบสั่นสะเทือนสุ่ม

ในการทดสอบการสั่นสะเทือนแบบสุ่ม เครื่องควบคุมใช้เครื่องกําเนิดสัญญาณสุ่มเพื่อสร้างสัญญาณไฟฟ้าแบบสุ่ม สัญญาณนี้จะถูกขยายโดยเครื่องขยายกําลังและส่งไปยังเครื่องสั่นโต๊ะชักเกอร์สั่นสะเทือนแบบสุ่มเครื่องวัดความเร็ววัดระดับการสั่นสะเทือนของโต๊ะสั่นและตัวอย่างทดสอบอย่างต่อเนื่องเครื่องควบคุมเปรียบเทียบระดับการสั่นสะเทือนที่วัดกับรูปแบบการสั่นสะเทือนสุ่มที่ต้องการและทําการปรับต่อเครื่องขยายกําลัง หากจําเป็นตัวอย่างเช่น เมื่อทดสอบอุปกรณ์การแพทย์สําหรับการสั่นสะเทือนสุ่มระบบสั่นสะเทือนสามารถรับประกันว่าอุปกรณ์สามารถทนต่อการสั่นสะเทือนที่อาจพบได้ระหว่างการขนส่งและการใช้งานปกติ.

การดําเนินการทดสอบสั่นสะเทือน sinus

ระหว่างการทดสอบการสั่นสะเทือนไซน์ ผู้ประกอบการกําหนดความถี่และขนาดของคลื่นไซน์ในตัวควบคุมจากนั้น เครื่องควบคุมจะผลิตสัญญาณไซน์-เวฟ ซึ่งจะเพิ่มเสียงโดยเครื่องขยายพลังงาน และส่งไปยังเครื่องสั่นโต๊ะสั่นสั่นที่ระดับความถี่และขนาดที่กําหนดไว้ และเครื่องวัดความเร่งติดตามการตอบสนองของตัวอย่างทดสอบข้อมูลเหล่านี้สามารถใช้ในการประเมินผลงานของตัวอย่างที่ความถี่เฉพาะตัวอย่างเช่น เมื่อทดสอบระบบแขวนของรถยนต์ การทดสอบสั่นสะเทือน sinus สามารถช่วยในการกําหนดปริมาตรการออกแบบที่ดีที่สุดเพื่อลดการสั่นสะเทือนที่ความถี่เฉพาะเช่น ความผิดปกติที่เกิดจากเครื่องยนต์ของรถยนต์หรือทาง.

อัตราการแรงไซน์/สุ่ม/แรงกระแทก	3,000 kgf/3,000 kgf/6,000 kgf	น้ําหนักของหมุน	30 กก.
ระยะความถี่	5-3,000 Hz	ขนาดการใส่ (มาตรฐาน)	M10
Max./ ขยับต่อเนื่อง p-p	51 มม/51 มม	จุดแนบภาระ (มาตรฐาน)	17
ความเร็วสูงสุด	2.0 m/s	แกนความถี่-แรงผลักดันธรรมชาติ	<3Hz
Max.Sine/เร่งสุ่ม	100/60 กรัม	ขนาดสูงสุด การสนับสนุนภาระตั้ง	500 กิโลกรัม
กว้างของอ้อม	440 มม.	สนามหลง @ 152 มม.เหนือตาราง	≤1mT (10 gauss)
ความถี่สัดส่วนพื้นฐาน	2t500Hz ((nom.) ± 5%	ขนาด LxWxH	1, 270 mmx980 mmx1,135 mm
ค่าเวลาที่อนุญาตในการพลิกอาร์มเรท	500 นิเมตร	น้ําหนัก (ไม่รวม)	2500 กิโลกรัม

4คุณสมบัติการทํางานของระบบสั่นสะเทือนครับ

การควบคุมการสั่นสะเทือนอย่างแม่นยํา

ระบบสั่นสะเทือนให้การควบคุมความแม่นยําสูงของปริมาตรการสั่นสะเทือน ความแม่นยําของความถี่เป็นปกติภายใน ± 0.1% ของค่าตั้งการให้ความมั่นใจว่าการสั่นสะเทือนถูกสร้างขึ้นในความถี่ที่ต้องการในแต่ละการทดสอบความแม่นยําของความขยายเสียงยังมีความน่าเชื่อถือสูง ด้วยความแม่นยําประมาณ ± 1% ของค่าเร่งที่ตั้ง ระดับความแม่นยํานี้มีความสําคัญในการได้รับผลการทดสอบที่แม่นยําและซ้ําได้เช่น, เมื่อทดสอบเสียงเสียงที่มีประสิทธิภาพสูงสําหรับการสั่นสะเทือน sinusระบบสั่นสะเทือนความสั่นสะเทือนต้องผลิตคลื่นความถี่และความยาวให้แม่นยําเพื่อประเมินผลงานของเครื่องเสียง.

ระยะทางไดนามิกกว้าง

ความสามารถในการครอบคลุมช่วงการเคลื่อนไหวที่กว้างใหญ่เป็นคุณสมบัติสําคัญอีกอย่าง ระบบสามารถสร้างสั่นสะเทือนที่มีขนาดขนาดต่ํามาก เหมาะสําหรับการทดสอบผลิตภัณฑ์ที่มีความรู้สึก เช่น ไมโครอิเล็กทรอนิกส์และการสั่นสะเทือนขนาดสูง สําหรับผลิตภัณฑ์ที่ต้องทนต่อสภาพที่รุนแรงการทดสอบของวัสดุที่หลากหลายในอุตสาหกรรมต่างๆไม่ว่าจะเป็นเซ็นเซอร์ที่อ่อนแอในอุปกรณ์การแพทย์ หรือส่วนประกอบของเครื่องยนต์ที่ใช้งานหนักระบบสั่นสะเทือนสามารถจําลองระดับการสั่นสะเทือนที่เหมาะสม

การ สร้าง ที่ แข็งแรง และ น่า เชื่อถือ

เนื่องจากลักษณะการทดสอบการสั่นสะเทือนที่ซ้ําซ้ําและต้องการ ระบบสั่นสะเทือนถูกสร้างขึ้นด้วยการสร้างที่แข็งแรงและน่าเชื่อถือโต๊ะ shaker และส่วนประกอบเครื่องกลอื่นๆ ถูกทําจากวัสดุที่มีความแข็งแรงสูง เช่น เหล็ก เพื่อทนต่อแรงแรงที่เกิดจากการทดสอบการสั่นองค์ประกอบไฟฟ้าและไฮดรอลิก รวมถึงเครื่องขยายกําลังและเครื่องควบคุม ได้ถูกออกแบบให้ทํางานอย่างต่อเนื่อง ภายใต้สภาพความเครียดสูง โดยไม่เสียสภาพระบบนี้ยังได้รับการจัดสรรด้วย อุปกรณ์ความปลอดภัย, เช่น อุปกรณ์ป้องกันความอ้วนและกลไกหยุดฉุกเฉิน เพื่อปกป้องตัวอย่างการทดสอบ ผู้ใช้งาน และอุปกรณ์ด้วยตัวเองการสร้างที่แข็งแกร่งนี้รับประกันว่า ระบบสั่นสะเทือนสามารถดําเนินการจํานวนมากของการทดสอบตลอดอายุการใช้งานของมันโดยไม่ต้องบํารุงรักษาที่สําคัญ, ลดเวลาหยุดทํางานและเพิ่มประสิทธิภาพของกระบวนการทดสอบ

5การใช้งานของระบบสั่นสะเทือนในอุตสาหกรรมต่าง ๆครับ

อุตสาหกรรมเครื่องบินและอวกาศ

ในอุตสาหกรรมอากาศศาสตร์ ระบบสั่นสะเทือนถูกใช้อย่างแพร่หลายในการทดสอบส่วนประกอบของเครื่องบิน จากส่วนส่วนของเครื่องยนต์ไปยังระบบเครื่องบิน ส่วนประกอบเหล่านี้ต้องมีความน่าเชื่อถือสูงการทดสอบซีนส์เบิร์ส ช่วยในการระบุความถี่ของเสียงสะท้อนในใบยนต์ขณะที่การทดสอบการสั่นสะเทือนแบบสุ่มและ sinus ทําให้แน่ใจว่าส่วนประกอบสามารถทนต่อการสั่นสะเทือนระหว่างการบินรถรับจอดของเครื่องบินจะถูกทดสอบด้วยการสั่นสะเทือนแบบสุ่ม เพื่อจําลองการชนและสั่นสะเทือนระหว่างการลงจอดซึ่งช่วยในการรับประกันความปลอดภัยและความน่าเชื่อถือของเครื่องบินระหว่างการบินขึ้นและลง

อุตสาหกรรมรถยนต์

การ ใช้ เครื่อง ระบาย สั่น ที่ มี ประสิทธิภาพ มาก สําหรับ อุตสาหกรรม รถยนต์ ส่วนประกอบ ของ เครื่องยนต์ ระบบ การ ยืด และ ส่วนประกอบ ของ ภายใน ถูกทดสอบ โดย ใช้ การทดสอบ การ สั่น ต่าง ๆการทดสอบการสั่นสะเทือน sinus ใช้ในการปรับปรุงการออกแบบของเครื่องยนต์ขณะที่การทดสอบสั่นสะเทือนแบบสุ่มช่วยในการรับประกันว่าส่วนประกอบภายใน เช่น แดชบอร์ดและที่นั่ง ไม่ผลิตสั่นสะเทือนที่น่ารําคาญระหว่างการขับขี่ปกติระบบเสียงในรถถูกทดสอบด้วยการสั่นสะเทือน sinus และ random เพื่อให้แน่ใจว่ามันทํางานอย่างถูกต้อง และไม่สร้างความบิดเบือนหรือความเสียหายใด ๆ ภายใต้การสั่นสะเทือน.

อุตสาหกรรมอิเล็กทรอนิกส์

ในอุตสาหกรรมอิเล็กทรอนิกส์ ระบบสั่นสะเทือนใช้ในการทดสอบสินค้าที่หลากหลาย จากสมาร์ทโฟนและแท็บเล็ตถึงระบบควบคุมอุตสาหกรรมการทดสอบการสั่นสะเทือนแบบสุ่มเป็นสิ่งสําคัญในการรับรองว่าส่วนประกอบภายในของอุปกรณ์เหล่านี้สามารถทนต่อการสั่นสะเทือนระหว่างการขนส่งและการใช้งานปกติ. การทดสอบซีนส์เบิร์สสามารถนําไปใช้ในการระบุปัญหาการสะท้อนในบ้านของอุปกรณ์หรือส่วนประกอบภายใน เช่นแฮร์ดไดรฟ์ของคอมพิวเตอร์พับถูกทดสอบด้วยการสั่นสะเทือนสุ่ม เพื่อให้แน่ใจว่าข้อมูลที่เก็บไว้บนมันยังคงปลอดภัย แม้ว่าคอมพิวเตอร์พับจะถูกสั่นสะเทือน.
