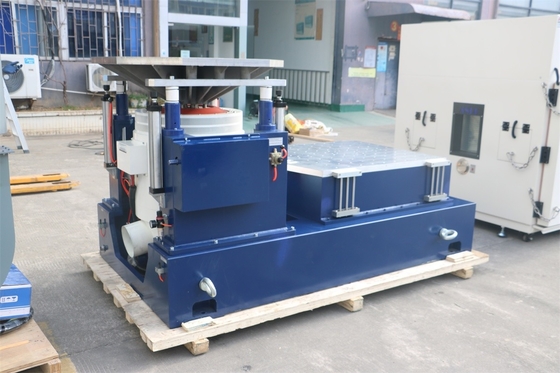

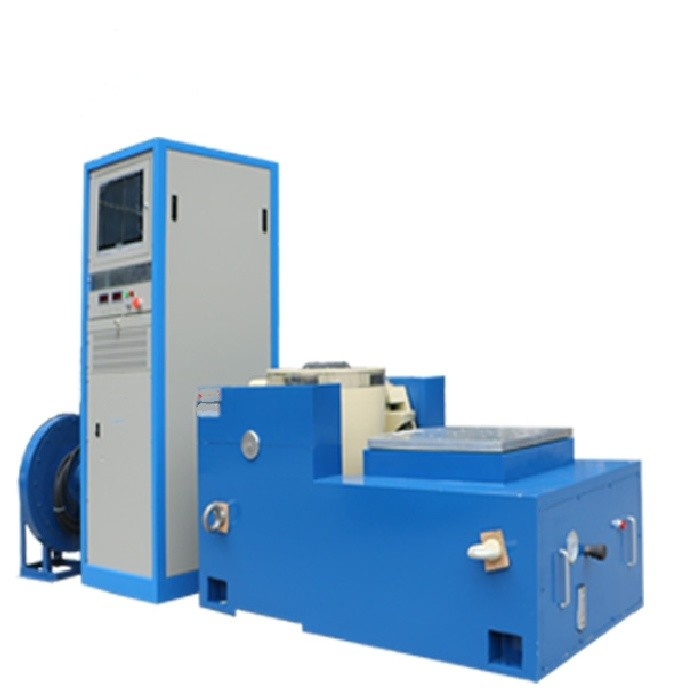

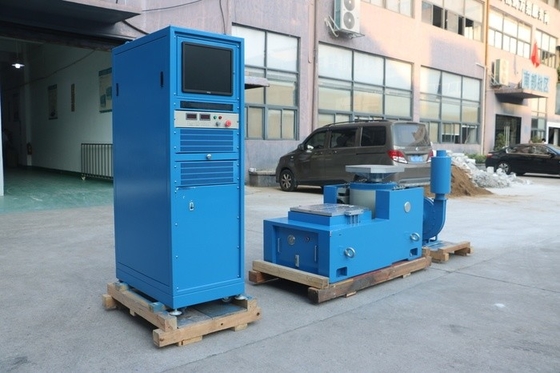

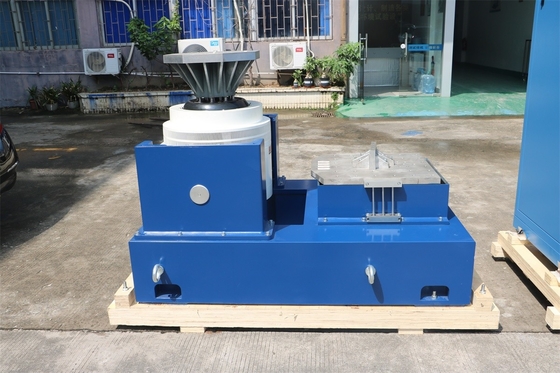

ECSS-E-10-03A โต๊ะสั่นสะเทือนแบบสุ่ม พร้อมโต๊ะเลื่อนความแม่นยําสูง

ชื่อแบรนด์:	PRECISION
เลขรุ่น:	VTS-10
ขั้นต่ำ:	1
ราคา:	$6000
เงื่อนไขการจ่ายเงิน:	T/T
ความสามารถในการจําหน่าย:	100/เดือน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

การสนับสนุนที่กําหนดเอง:

OEM ODM

แรงไซน์:

20KN

กำลังสุ่ม:

20KN

แรงกระแทก:

40KN

ช่วงความถี่:

1-3000เฮิร์ต

การย้าย:

76 มม

ความเร็ว:

2.0

ขนาดตาราง:

1200x1200มม

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ส่งออกมาตรฐาน

สามารถในการผลิต:

100/เดือน

เน้น:

ตารางสั่นสะเทือนสุ่มความแม่นยําสูง

โต๊ะสั่นสะเทือนแบบสุ่ม

ECSS-E-10-03A ตารางสั่นสะเทือนสุ่ม

คําอธิบายสินค้า

ตารางสั่นสะเทือนสุ่มที่มีตารางสลิก ECSS - E - 10 - 03A การทดสอบการสั่นสะเทือน sinusidal

ในอุตสาหกรรมการบินและอวกาศ การประกันความน่าเชื่อถือและความทนทานของยานอวกาศและส่วนประกอบที่เกี่ยวข้องนั้นมีความสําคัญมากการทดสอบการสั่นสะเทือนมีบทบาทสําคัญในการประเมินผลงานของวัสดุเหล่านี้ ภายใต้สภาพที่ยากลําบากที่พวกเขาจะพบระหว่างการปล่อยมาตรฐาน ECSS - E - 10 - 03A ซึ่งเน้นการทดสอบสิ่งแวดล้อมสําหรับผลิตภัณฑ์อวกาศ กําหนดแนวทางที่เข้มงวดสําหรับการทดสอบการสั่นสะเทือน sinusidalโต๊ะสั่นสะเทือนแบบสุ่ม ที่ติดตั้งโต๊ะสลิก ที่สามารถทําการทดสอบเหล่านี้ได้อย่างแม่นยํา ได้กลายเป็นเครื่องมือที่จําเป็นในกระบวนการพัฒนาผลิตภัณฑ์และการรับประกันคุณภาพ.ครับ

1ความสําคัญของการทดสอบสั่นสะเทือนซีนูโซอิดในอากาศครับ

การจําลองการเปิดตัวและสถานการณ์ในวงโคจรครับ

ระหว่างการปล่อยยานอวกาศ มันถูกเผชิญกับการสั่นสะเทือนอย่างรุนแรง เมื่อเครื่องยนต์รังเกียจเปิดไฟ และยานยนต์ขึ้นผ่านชั้นบรรยากาศที่มีส่วนประกอบซีนูโซอิดที่สําคัญการทดสอบการสั่นสะเทือน sinusidal มีเป้าหมายที่จะจําลองการสั่นสะเทือนที่เกี่ยวข้องกับการเปิดตัวในสภาพแวดล้อมห้องปฏิบัติการที่ควบคุม โดยการนําส่วนประกอบของยานอวกาศ เช่น อิเล็กทรอนิกส์ดาวเทียมองค์ประกอบโครงสร้าง, และระบบขับเคลื่อน, เพื่อการสั่นสะเทือนแบบซีนูโซอิด, ผู้ผลิตสามารถระบุจุดอ่อนที่เป็นไปได้ในการออกแบบ.การสั่นสะเทือนของแผ่นพลังแสงอาทิตย์ของดาวเทียมระหว่างการเปิดตัว อาจทําให้เกิดความเครียดทางกล ซึ่งอาจทําให้ล้มเหลวการทดสอบการสั่นสะเทือนแบบซีนูโซอิดล์ สามารถเปิดเผยถึงจุดอ่อนเหล่านี้ และทําให้มีการปรับปรุงการออกแบบก่อนการปล่อยยานอวกาศครับ

ในวงโคจร เครื่องบินอวกาศยังประสบกับการสั่นสะเทือนเนื่องจากปัจจัย เช่น การหมุนของล้อปฏิกิริยา การทํางานของเครื่องจักรบนเครื่อง และการปฏิกิริยากับสภาพแวดล้อมอวกาศการทดสอบการสั่นสะเทือนแบบซีนูโซไดล สามารถจําลองการสั่นสะเทือนในวงโคจรได้, เพื่อให้แน่ใจว่าส่วนประกอบยังคงทํางานอย่างถูกต้องตลอดภารกิจซึ่งอาจมีผลร้ายแรงต่อความสําเร็จของภารกิจอวกาศ.ครับ

ตอบสนองมาตรฐาน ECSS - E - 10 - 03Aครับ

มาตรฐาน ECSS - E - 10 - 03A เป็นชุดความต้องการที่ครบวงจรสําหรับการทดสอบสิ่งแวดล้อมในอุตสาหกรรมอวกาศรวมถึงช่วงความถี่, ระดับสัดส่วนและระยะเวลาการทดสอบการปฏิบัติตามมาตรฐานนี้เป็นสิ่งสําคัญสําหรับผู้ผลิตเครื่องบินอวกาศ เพราะมันทําให้แน่ใจว่าผลิตภัณฑ์ของพวกเขามีคุณภาพสูง และสามารถทนต่อสภาพแวดล้อมที่รุนแรงของอวกาศมาตรฐานนี้ช่วยในการมาตรฐานกระบวนการทดสอบทั่วอุตสาหกรรม ทําให้ง่ายต่อการเปรียบเทียบผลงานของส่วนประกอบและการออกแบบยานอวกาศที่แตกต่างกันการตอบสนองมาตรฐาน ECSS - E - 10 - 03A ให้บริษัททางอากาศมั่นใจว่าผลิตภัณฑ์ของพวกเขาจะทํางานตามที่คาดหวังในสภาพแวดล้อมอวกาศที่ต้องการ.ครับ

2การเข้าใจตารางสั่นสะเทือนสุ่ม กับตารางสลิกครับ

หลักการทํางานของตารางสั่นสะเทือนสุ่มครับ

ตารางการสั่นสะเทือนแบบสุ่มทํางานตามหลักการของการผลิตการสั่นสะเทือนที่เลียนแบบลักษณะที่ซับซ้อนและไม่คาดเดาของการสั่นสะเทือนในโลกจริงมันมักจะใช้ระบบไฟฟ้าไฮโดรไนมิกหรือไฮดรอลิก เพื่อผลิตความสั่นในระบบไฟฟ้าไดโนมิก การใช้กระแสไฟฟ้ากับโค้ลที่เคลื่อนไหวที่แขวนอยู่ในสนามแม่เหล็กนี่สร้างแรงที่ทําให้โค้ลเคลื่อนการเคลื่อนไหวของโค้ลถูกโอนไปยังบนโต๊ะ, ซึ่งจะสั่นสะเทือนตัวอย่างทดสอบที่วางอยู่บนมันความสุ่มของการสั่นสะเทือนได้รับโดยการผลิตสัญญาณไฟฟ้าสุ่มที่กระตุ้นและส่งไปยังโค้ลเคลื่อนที่ซึ่งทําให้สามารถจําลองความถี่และขนาดการสั่นสะเทือนในระดับที่กว้างขวาง เหมือนกับส่วนประกอบของเครื่องบินอวกาศ ระหว่างการเปิดตัวและในวงโคจรครับ

บทบาท ของ โต๊ะ เลื่อนครับ

โต๊ะสลิปเป็นคุณสมบัติเพิ่มเติมที่เพิ่มความหลากหลายไปยังโต๊ะสั่นสะเทือนสุ่มองค์ประกอบหลายชิ้นต้องทดสอบภายใต้สภาพที่มันสามารถเคลื่อนไหวหรือเลื่อนเทียบกับแหล่งสั่นตัวอย่างเช่น เมื่อทดสอบการเชื่อมโยงระหว่างภาระของดาวเทียมและโครงสร้างหลักของมัน โต๊ะสลิปสามารถจําลองการเคลื่อนไหวสัมพันธ์ที่อาจเกิดขึ้นระหว่างการเปิดหรือในการเคลื่อนไหวในวงโคจร.โต๊ะเลื่อนถูกออกแบบให้มีพื้นผิวที่มีการขัดต่ํา ทําให้ตัวอย่างทดสอบสามารถเคลื่อนไหวได้อย่างอิสระในทิศทางหนึ่งหรือหลายทิศทางขณะที่ได้รับการสั่นสะเทือนแบบซีนูโซลนี้ช่วยในการจําลองสถานการณ์ในโลกจริงให้แม่นยํามากขึ้น และให้ผลการทดสอบที่ครบถ้วนมากขึ้น.ครับ

3วิธีที่อุปกรณ์ทํา ECSS - E - 10 - 03A การทดสอบสั่นสะเทือน sinusครับ

การควบคุมความถี่และขนาดครับ

เพื่อให้ตรงกับมาตรฐาน ECSS - E - 10 - 03A สําหรับการทดสอบการสั่นสะเทือนแบบซีนูโซอิด โต๊ะสั่นสะเทือนแบบสุ่มที่มีโต๊ะสลิกต้องมีการควบคุมความถี่และขนาดที่แม่นยําระยะความถี่ที่ระบุในมาตรฐานโดยทั่วไปจะกว้างจากไม่กี่เฮร์ซถึงหลายร้อยเฮร์ซอุปกรณ์นี้สามารถปรับความถี่ของสั่นสะเทือนแบบซีนูโซอิดได้อย่างแม่นยํา โดยความแม่นยําของความถี่มักอยู่ในระดับ ± 0.1%อัมพลิทูดของการสั่นสะเทือน, ซึ่งวัดในแง่ของความเร่ง (g) สามารถควบคุมได้อย่างแม่นยํา. ระดับความถี่ถูกปรับขนาดอย่างละเอียดเพื่อให้ตรงกับความต้องการของมาตรฐาน,การรับรองว่าตัวอย่างทดสอบได้รับแรงสั่นที่เหมาะสมตัวอย่างเช่น ระหว่างการทดสอบแอนเทนน์สื่อสารของดาวเทียมตารางสั่นสะเทือนสามารถนําสั่นสะเทือนแบบซีนูโซอิดลี่ได้อย่างแม่นยํา กับระดับความถี่และความยาวเฉพาะที่แอนเทนน่าจะพบในระหว่างการเปิดตัว.ครับ

ระยะเวลาการทดสอบและการดําเนินการของโปรไฟล์ครับ

มาตรฐาน ECSS - E - 10 - 03A ยังกําหนดระยะเวลาการทดสอบสําหรับการทดสอบการสั่นสะเทือน sinusidalตารางสั่นสะเทือนสุ่มที่มีตารางสลิกถูกโปรแกรมให้ดําเนินการทดสอบในระยะเวลาที่ต้องการ, ซึ่งสามารถระยะเวลาจากไม่กี่นาทีถึงหลายชั่วโมงขึ้นอยู่กับส่วนประกอบที่กําลังทดสอบโปรไฟล์เหล่านี้อาจรวมถึงการสกัดคลื่นความถี่หลายครั้ง, ที่ความถี่ของสั่นสะเทือนไซนูโซอิดล์เปลี่ยนไปอย่างช้าๆตามเวลา, และอยู่ระยะเวลาที่ความถี่เฉพาะเพื่อจําลองช่วงที่แตกต่างกันของการเปิดตัวหรือการดําเนินการในวงโคจร.ตารางสามารถติดตามและดําเนินการโปรไฟล์เหล่านี้ได้อย่างแม่นยํา, ให้ผลการทดสอบที่ตรงกันและน่าเชื่อถือครับ

4คุณสมบัติการทํางานของตารางสั่นสุ่มที่มีตารางสลิกครับ

การผลิตสั่นสะเทือนความแม่นยําสูงครับ

ความสามารถในการผลิตการสั่นสะเทือนแบบซีนูโซลความแม่นยําสูง เป็นลักษณะการทํางานที่สําคัญของอุปกรณ์นี้ลดการบิดเบือนหรือการกระตุ้นที่ไม่ต้องการให้น้อยที่สุดนี่คือสิ่งสําคัญสําหรับการจําลองความสั่นสะเทือนจากโลกจริงที่ประสบกับองค์ประกอบอากาศการผลิตการสั่นสะเทือนที่มีความแม่นยําสูงทําให้ผลการทดสอบมีความน่าเชื่อถือ และสามารถนําไปใช้ในการตัดสินใจที่รู้เกี่ยวกับการออกแบบและคุณภาพของส่วนประกอบตัวอย่างเช่น เมื่อทดสอบอุปกรณ์แสงที่มีความรู้สึกบนดาวเทียมการสั่นสะเทือนแบบซีนูโซอิดล ที่มีความแม่นยําสูง สามารถจําลองการสั่นสะเทือนที่อาจส่งผลต่อผลงานของเครื่องมือได้อย่างแม่นยํา, ยอมให้มีการปรับออกแบบที่เหมาะสมครับ

ความหลากหลายกับโต๊ะเลื่อนครับ

โต๊ะคลื่นเพิ่มความยืดหยุ่นสูงไปยังโต๊ะสั่นสะเทือนสุ่ม. มันสามารถตั้งค่าเพื่ออนุญาตการเคลื่อนไหวในทิศทางที่แตกต่างกัน เช่น เส้นตรง, ด้านข้าง, หรือหมุนความยืดหยุ่นนี้ทําให้สามารถทดสอบส่วนประกอบอากาศขนาดใหญ่ที่มีความต้องการการเชื่อมต่อและการเคลื่อนไหวที่แตกต่างกันตัวอย่างเช่น เมื่อทดสอบกลไกการ dock ของยานอวกาศโต๊ะคลื่นสามารถจําลองการเคลื่อนไหวที่สัมพันธ์ระหว่างส่วนประกอบการ dock ระหว่างกระบวนการ dock ขณะที่เผชิญกับการสั่นสะเทือน sinusoidalความหลากหลายของตารางสลิปทําให้อุปกรณ์เหมาะสําหรับการใช้งานด้านอากาศที่หลากหลายครับ

การ สร้าง ที่ แข็งแรง และ น่า เชื่อถือครับ

เนื่องจากธรรมชาติที่สําคัญของการทดสอบทางอากาศ โต๊ะสั่นสะเทือนแบบสุ่มที่มีโต๊ะสลิกถูกสร้างขึ้นด้วยการสร้างที่แข็งแกร่งและน่าเชื่อถือด้านบนโต๊ะ และ ด้านบนโต๊ะลื่นทําจากวัสดุที่แข็งแรง เช่น อลูมิเนียมหรือเหล็ก เพื่อทนต่อแรงแรงที่เกิดจากการทดสอบการสั่นองค์ประกอบไฟฟ้าและเครื่องกล รวมถึงเครื่องขยายพลังงาน เครื่องควบคุมและระบบขับเคลื่อน ได้ถูกออกแบบให้ทํางานอย่างต่อเนื่อง ภายใต้สภาพความเครียดสูง โดยไม่เสียสภาพอุปกรณ์ยังได้รับอุปกรณ์ความปลอดภัยที่ก้าวหน้าเพื่อปกป้องตัวอย่างการทดสอบและผู้ใช้การสร้างที่แข็งแกร่งนี้ทําให้อุปกรณ์สามารถดําเนินการทดสอบเป็นพัน ๆ ครั้งตลอดอายุการใช้งานของมันโดยไม่ต้องบํารุงรักษาลดเวลาหยุดทํางานและเพิ่มประสิทธิภาพของกระบวนการทดสอบ.ครับ

อัตราการแรงไซน์/สุ่ม/แรงกระแทก	2,200 kgf/2.000 kgf/4.400 kgf	น้ําหนักของหมุน	25 กิโลกรัม
ระยะความถี่	5-3.000 Hz	ขนาดการใส่ (มาตรฐาน)	M10
สูงสุด / ขยับต่อเนื่อง p-p	76 มม/63 มม	การติดตั้งภาระ: จุด (มาตรฐาน)	21
ความเร็วสูงสุด	2.0 m/s	แกนความถี่-แรงผลักดันธรรมชาติ	<3Hz
Max. สายไซน์/เร่งสุ่ม	88/60 กรัม	ขนาดสูงสุด การสนับสนุนภาระตั้ง	400 กิโลกรัม
กว้างของอ้อม	340 มม.	สนามหลงทาง @ 152 มม.เหนือตาราง	≤1mT (10 gauss)
ความถี่สัดส่วนพื้นฐาน	2,700 Hz (นาม) ± 5%	ขนาด LxWxH	1,160 มิลลิเมตร x 880 มิลลิเมตร x 1.050 มิลลิเมตร
ค่าเวลาที่อนุญาตในการพลิกอาร์มเรท	500 นิเมตร	น้ําหนัก (ไม่รวม)	1700 กิโลกรัม

5การใช้งานในอุตสาหกรรมอากาศศาสตร์ครับ

การทดสอบส่วนประกอบดาวเทียมครับ

ดาวเทียมเป็นระบบที่ซับซ้อนที่มีส่วนประกอบมากมายที่ต้องทดสอบอย่างละเอียด โต๊ะสั่นสะเทือนสุ่มที่มีตารางสลิปบอร์ดอิเล็กทรอนิกส์ตัวอย่างเช่น กรอบโครงสร้างของดาวเทียมจะถูกทดสอบเพื่อให้แน่ใจว่ามันสามารถทนความสั่นสะเทือนระหว่างการเปิดโดยไม่ปรับปรุงหรือล้มเหลวที่ควบคุมฟังก์ชันต่าง ๆ ของดาวเทียม, จะถูกทดสอบเพื่อให้แน่ใจว่าพวกเขายังคงทํางานอย่างถูกต้องภายใต้การสั่นสะเทือนไซนูโซอิดเช่น การติดตั้งแผ่นพลังแสงอาทิตย์กับส่วนใหญ่, การจําลองการเคลื่อนไหวสัมพันธ์ที่อาจเกิดขึ้นระหว่างการเปิดตัวและในวงโคจรครับ

การประเมินส่วนประกอบของยานปล่อยครับ

เครื่องขนส่งถูกนําไปใช้ในการทดสอบส่วนประกอบของยานขนส่ง เช่น เครื่องขนส่งเครื่องยนต์, สายน้ํามัน,และระบบควบคุมหน่วยติดตั้งเครื่องยนต์ต้องสามารถแยกความสั่นสะเทือนของเครื่องยนต์จากส่วนที่เหลือของโครงสร้างรถยนต์ตารางสั่นสามารถจําลองการสั่นสะเทือน sinusoidal ประสบการณ์โดยเครื่องยนต์ mounts ระหว่างการเปิดการทดสอบท่อน้ํามันเพื่อให้แน่ใจว่ามันไม่แตกหรือรั่วไหลจากการสั่นสะเทือนโต๊ะคลื่นสามารถใช้ในการทดสอบความยืดหยุ่นของสายน้ํามันและความสามารถของพวกเขาที่จะทนการเคลื่อนไหวสัมพันธ์ระหว่างการเปิด.ครับ

การประกันคุณภาพของเครื่องสํารวจอวกาศครับ

เครื่องสํารวจอวกาศถูกส่งไปในภารกิจระยะไกล เพื่อสํารวจดาวเคราะห์อื่น ๆ และสิ่งของชั้นฟ้าตารางสั่นสะเทือนสุ่มที่มีตารางสลิก ใช้ในการทดสอบส่วนประกอบของเครื่องสํารวจอวกาศเพื่อรับรองความน่าเชื่อถือของพวกเขาในระหว่างการเดินทางที่ยาวและลําบากส่วนประกอบ เช่น ระบบสื่อสารของเครื่องสํารวจ อุปกรณ์วิทยาศาสตร์ และระบบควบคุมความร้อน ถูกทดสอบภายใต้การสั่นสะเทือนแบบซีนูโซอิดโต๊ะเลื่อนสามารถใช้เพื่อจําลองการเคลื่อนไหวของส่วนประกอบของเครื่องสํารวจ ในส่วนของกันและกัน ระหว่างการปล่อยและการเคลื่อนไหวในอวกาศซึ่งช่วยให้สํารวจอวกาศสามารถทํางานได้อย่างเหมาะสมตลอดภารกิจของมัน

ครับ

6สรุปครับ

ตารางสั่นสะเทือนสุ่มที่มีตารางสลิปที่ทํางาน ECSS - E - 10 - 03A การทดสอบสั่นสะเทือน sinus เป็นเครื่องมือที่จําเป็นในอุตสาหกรรมอากาศโดยจําลองการปล่อยและสภาพสั่นสะเทือนในวงโคจร, มันสามารถประเมินความน่าเชื่อถือและความทนทานขององค์ประกอบอากาศด้วยการผลิตสั่นสะเทือนความแม่นยําสูง, ความหลากหลายที่นํามาโดยโต๊ะสลัด, และการก่อสร้างที่แข็งแกร่งอุปกรณ์นี้มีบทบาทสําคัญในการพัฒนาและการประกันคุณภาพของยานอวกาศถ้าโครงการอวกาศของคุณต้องการการทดสอบการสั่นสะเทือนแบบซีนูโซอิดที่เชื่อถือได้ เพื่อตอบสนองมาตรฐาน ECSS - E - 10 - 03Aการลงทุนในโต๊ะสั่นสะเทือนสุ่มที่มีคุณภาพสูง กับโต๊ะสลิป เป็นการตัดสินใจทางกลยุทธ์ ที่สามารถปรับปรุงการทํางานและความสําเร็จของภารกิจอวกาศของคุณได้อย่างสําคัญ.
