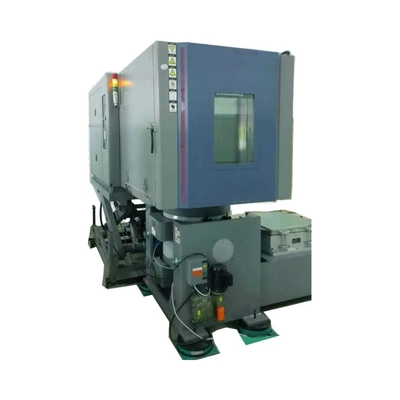

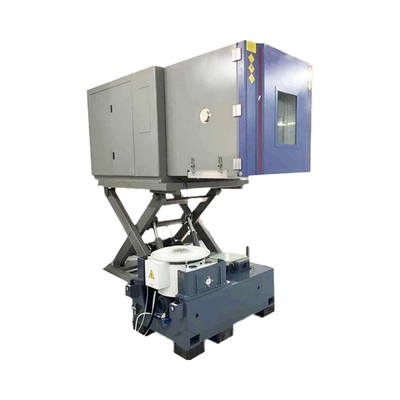

เครื่องทดสอบสั่นสะเทือนความชื้นแนวตั้งแนวราบ

1ชื่อสินค้าและวัตถุประสงค์

2ลักษณะสินค้า

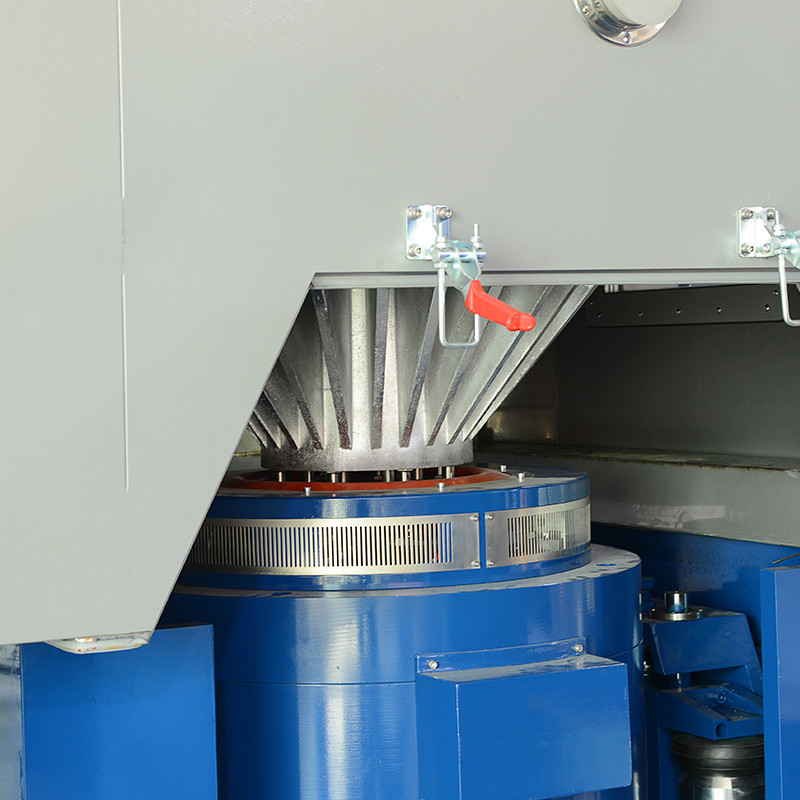

เครื่องทดสอบสั่น

• ความสามารถในการสั่นสะเทือนสองแกน
  • เครื่องทดสอบการสั่นสะเทือนสามารถสร้างสั่นสะเทือนทั้งแนวตั้งและแนวราบได้ให้การจําลองที่จริงจริงกว่าของแรงหลายทิศทางที่ประสบกับวัสดุอากาศระหว่างการบินการทํางานแบบสองแกนนี้มีความสําคัญมาก เนื่องจากส่วนประกอบเครื่องบินอวกาศมักต้องเผชิญกับรูปแบบการสั่นสะเทือนที่ซับซ้อน เช่นและความสอดคล้องทางโครงสร้าง.
  • ความถี่การสั่นสะเทือนสามารถควบคุมได้อย่างแม่นยํา โดยทั่วไปจะตั้งแต่ 1 Hz ถึง 2000 Hz ระยะความถี่ที่กว้างขวางนี้ทําให้สามารถจําลองการสั่นสะเทือนหลายชนิดจากเสียงรบกวนระดับความถี่ต่ําระหว่างการขึ้นเครื่องและการลงเครื่อง ถึงเสียงสั่นสะเทือนระดับความถี่สูงระหว่างการบินระดับความเร็วเหนือเสียงอัมพลิทูดการสั่นสะเทือนสามารถปรับได้ โดยมีช่วงที่ 0.1 มิลลิเมตร ถึง 100 มิลลิเมตร (จากจุดสูงสุดไปถึงจุดสูงสุด) ทําให้สามารถนําความเข้มข้นการสั่นสะเทือนได้ในระดับต่าง ๆ
• โปรไฟล์การสั่นสะเทือนที่สามารถปรับแต่งได้
  • ผู้ประกอบการมีความยืดหยุ่นในการสร้างโปรไฟลความสั่นสะเทือนตามความต้องการการทดสอบเฉพาะเจาะจง โปรไฟลเหล่านี้สามารถรวมถึงความสั่นสะเทือนต่อเนื่องหรือลําดับที่ซับซ้อนที่เลียนแบบกรณีการสั่นสะเทือนที่เกิดขึ้นจริงของวัสดุอากาศตัวอย่างเช่น โปรไฟล์สามารถถูกออกแบบเพื่อจําลองการสั่นสะเทือนระหว่างภารกิจอวกาศระยะยาว รวมถึงการสั่นสะเทือนระหว่างการเปิดตัว การเคลื่อนไหวในวงโคจร และการเข้าสู่อวกาศอีกครั้ง
• ความจุสูง
  • เครื่องทดสอบการสั่นสั่นถูกออกแบบมาเพื่อจัดการกับวัสดุและส่วนประกอบด้านอากาศที่หลากหลาย ตั้งแต่ตัวอย่างเล็ก ๆ และเซ็นเซอร์จนถึงชิ้นส่วนโครงสร้างขนาดใหญ่โดยทั่วไปสามารถรองรับหลายร้อยกิโลกรัม, การันตีว่า แม้แต่ส่วนประกอบการบินที่ใหญ่และหนักที่สุด ก็สามารถทดสอบได้อย่างแม่นยํา

ห้องทดสอบอุณหภูมิและความชื้น

• ระยะความร้อนและความชื้นที่กว้าง
  • ห้องทดสอบอุณหภูมิและความชื้นที่บูรณาการกับเครื่องทดสอบการสั่นสะเทือนสามารถบรรลุช่วงอุณหภูมิที่กว้างมาก โดยปกติจาก - 100 °C ถึง + 150 °Cระยะที่กว้างขวางนี้เป็นสิ่งจําเป็นสําหรับการจําลองความหนาวของอวกาศและอุณหภูมิสูงที่ประสบการณ์ระหว่างการเข้าสู่หรือใกล้ชิดของเครื่องยนต์การควบคุมความชื้นสามารถรักษาระดับความชื้นสัมพันธ์จาก 5% ถึง 95% แม้ระดับความชื้นในพื้นที่จะต่ํามากการทดสอบบนพื้นดิน และกรณีบางกรณีในระหว่างการบิน (เช่นระหว่างการบินขึ้นและลงในสภาพความชื้น) ต้องการความสามารถในการทดสอบภายใต้ระดับความชื้นที่แตกต่างกัน.
  • การควบคุมอุณหภูมิและความชื้นมีความแม่นยําสูง มีความผิดพลาดภายใน ± 0.3 °C สําหรับอุณหภูมิและ ± 2% สําหรับความชื้นความแม่นยํานี้รับประกันว่าสภาพการทดสอบจําลองอย่างใกล้ชิดสภาพแวดล้อมที่แท้จริง, ให้ผลการทดสอบที่น่าเชื่อถือและตรงกัน
• ความ อุณหภูมิ และ ความ นุ่ม น้ํา ของ แผ่นดิน
  • ห้องนี้สามารถเปลี่ยนอุณหภูมิและความชื้นอย่างรวดเร็ว ซึ่งเป็นสิ่งสําคัญในการจําลองการเปลี่ยนแปลงในสิ่งแวดล้อมอย่างฉับพลันวัสดุอากาศมีอุณหภูมิเพิ่มขึ้นอย่างรวดเร็วระบบสามารถบรรลุอัตราการเปลี่ยนอุณหภูมิสูงถึง 10 °C/นาที และอัตราการเปลี่ยนความชื้นสูงถึง 5%/นาที ทําให้สามารถทดสอบว่าวัสดุตอบสนองกับการเปลี่ยนแปลงอย่างฉับพลันเหล่านี้อย่างไร
• ปริมาตรการทดสอบขนาดใหญ่
  • ห้องทดสอบอุณหภูมิและความชื้นมีปริมาณการทดสอบที่กว้างใหญ่ โดยทั่วไปจะตั้งแต่ 3 m3 ถึง 20 m3ขนาดขนาดใหญ่นี้สามารถรองรับตัวอย่างของวัสดุอากาศหลายตัว หรือแม้แต่ส่วนย่อยที่สมบูรณ์แบบพร้อมกัน, ทําให้การทดสอบมีประสิทธิภาพและลดความจําเป็นในการทดสอบหลายครั้งภายในห้องมีเรคและเครื่องติดตั้งที่ปรับได้ เพื่ออํานวยความสะดวกในการวางสถานที่ที่เหมาะสมและการติดตั้งของวัสดุอย่างปลอดภัยระหว่างการทดสอบ.

การควบคุมและติดตามแบบบูรณาการ

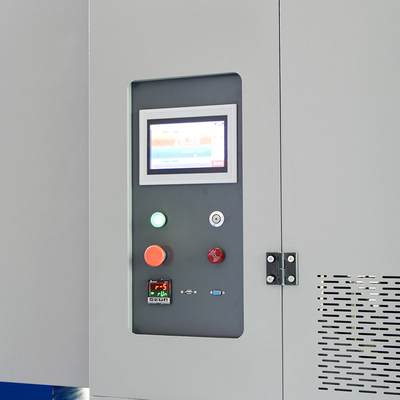

• อินเตอร์เฟซที่ใช้ได้ง่าย
  • ระบบการทดสอบทั้งหมดถูกควบคุมผ่านอินเตอร์เฟซที่เป็นมิตรกับผู้ใช้ ซึ่งทําให้กระบวนการปฏิบัติงานง่ายขึ้นอินเตอร์เฟซทําให้ผู้ประกอบการสามารถตั้งค่าและปรับปรุงปริมาตรการทดสอบสําหรับการสั่น (ความถี่, อัมพลิทูด และการเลือกแกน) และสภาพแวดล้อม (อุณหภูมิและความชื้น)เวลาทดสอบที่ผ่านไปและสัญญาณเตือนหรือเตือน
• การเก็บข้อมูลและวิเคราะห์ข้อมูลอย่างครบถ้วน
  • อุปกรณ์ที่มีระบบการเก็บข้อมูลครบวงจร ระบบการทดสอบบันทึกข้อมูลที่เกี่ยวข้องทั้งหมดระหว่างการทดสอบ รวมถึงการวัดการสั่นสะเทือนในแกนตั้งและแกนแนวราบโปรไฟล์อุณหภูมิและความชื้น, และความบกพร่องของวัสดุหรือการเปลี่ยนแปลงการทํางานใด ๆ ที่สังเกตเห็น. ข้อมูลสามารถเก็บอยู่ในฐานข้อมูลที่ปลอดภัยและวิเคราะห์โดยใช้เครื่องมือโปรแกรมที่ทันสมัย. ระบบสามารถผลิตรายงานการทดสอบรายละเอียด,รวมถึงกราฟ, ตาราง และการวิเคราะห์สถิติ เพื่อช่วยให้วิศวกรและนักวิจัยเข้าใจผลการทดสอบและตัดสินใจอย่างมีสาระ
• การติดตามและควบคุมทางไกล
  • หลายรุ่นของระบบการทดสอบรวมนี้ มีความสามารถในการติดตามและควบคุมทางไกลคุณสมบัตินี้ทําให้ผู้ประกอบการสามารถติดตามความคืบหน้าการทดสอบและปรับค่าทดสอบจากสถานที่ไกล, เช่นศูนย์ควบคุมอากาศหรือสถานศึกษาวิจัย. มันมีประโยชน์มากสําหรับการปฏิบัติการทดสอบขนาดใหญ่หรือเมื่อการเข้าถึงระบบทดสอบโดยทันทีไม่เป็นไปได้

3. ปริมาตรเฉพาะ

• ปริมาตรการสั่น

  ความแรงไซน์	300kgf- 8000kgf
  ระยะความถี่	DC-3000Hz
  ขนาดสูงสุด ความเคลื่อนที่ p-p	51-100 มม.
  ความเร่งสูงสุด	100 กรัม
  ความเร็วสูงสุด (m/s)	2.0
  แม็กซ์	300-5000 กิโลกรัม

• ปริมาตรห้องทดสอบอุณหภูมิและความชื้น

  • รุ่น	FC-150	FC-270	FC-456	FC-1000
    ขนาดภายใน ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
    ขนาดภายนอก ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
    วัสดุภายใน	#304 สแตนเลส
    วัสดุภายนอก	โลหะไร้สแตนเลส #304
    ระยะอุณหภูมิ	+ 150 °C ~ - 70 °C
    ความละเอียดความร้อน °C	0.01
    ความมั่นคงของอุณหภูมิ °C	± 03
    อุณหภูมิสูง °C	100	100	100	100
    ระยะเวลาในการทําความร้อน (นาที)	20	30	30	30
    อุณหภูมิต่ํา	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
    เวลาเย็น (นาที)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
    ระบบไหลเวียนอากาศ	ระบบกระบวนการกระบวนการ
    ระบบเย็น	เครื่องบดอากาศ, เครื่องระเหยปีก, เครื่องบดแก๊สที่นําเข้า
    ระบบทําความร้อน	Sus304 สแตนเลส เครื่องทําความร้อนความเร็วสูง
    เครื่องควบคุม	แผ่นสัมผัส
    ความต้องการพลังงานไฟฟ้า	ระดับความแรง 380V ± 10% 50/60Hz
    อุปกรณ์ความปลอดภัย	กระจกกระจก, หลุมทดสอบ 50 มิลลิเมตร, โคมไฟแสดงผลการกระทํา, การส่องแสงกล่อง, รากระหว่างชั้น * 2 ชิ้น, ป้องกันภาระของระบบวงจร, ป้องกันภาระของคอมเพรสเซอร์, ป้องกันภาระของระบบควบคุมการป้องกันภาระของระบบทําความร้อน, ป้องกันอุณหภูมิสูงเกิน, ไฟแสดงความผิดพลาด

4. ฟังก์ชันสินค้า

• การทดสอบความน่าเชื่อถือ
  • ด้วยการทําให้วัสดุทางอากาศสัมผัสกับการสั่นสะเทือนด้านล่างและด้านล่างรวมกัน รวมไปถึงความแตกต่างของอุณหภูมิและความชื้น ระบบนี้ช่วยระบุจุดอ่อนและจุดผิดพลาดที่เป็นไปได้นี้ทําให้การปรับปรุงคุณสมบัติของวัสดุและการออกแบบส่วนประกอบเพื่อเพิ่มความน่าเชื่อถือและความทนทาน, ลดความเสี่ยงของการล้มเหลวในช่วงช่วงสําคัญของการบิน
• การปรับปรุงการออกแบบ
  • ข้อมูลที่รวบรวมจากการทดสอบให้ความรู้ที่มีค่าเกี่ยวกับวิธีการวัสดุอากาศตอบสนองกับสภาพที่แตกต่างกันปรับปรุงกระบวนการผลิต, และปรับปรุงการออกแบบขององค์ประกอบอากาศ เช่น ถ้าวัสดุประกอบแสดงสัญญาณของ delamination ภายใต้สภาพสั่นและอุณหภูมิบางการออกแบบสามารถปรับปรุงเพื่อเพิ่มความทนทาน.
• การควบคุมคุณภาพ
  • ระบบนี้เป็นเครื่องมือที่สําคัญในการควบคุมคุณภาพในอุตสาหกรรมอากาศ โดยการทดสอบวัสดุและส่วนประกอบ ก่อนที่จะใช้ในยานอากาศผู้ผลิตสามารถรับประกันว่าพวกเขาตอบสนองกับมาตรฐานคุณภาพที่ต้องการซึ่งช่วยป้องกันความล้มเหลวที่แพง และรับประกันความปลอดภัยของนักบินอวกาศ และความสําเร็จของภารกิจอวกาศ
• การตรวจสอบความสอดคล้อง
  • กฎหมายและมาตรฐานด้านอากาศหลายอย่างต้องการให้วัสดุและส่วนประกอบถูกทดสอบภายใต้สภาพสั่นและสภาพแวดล้อมเฉพาะเจาะจงเครื่องทดสอบสั่นสะเทือนแนวตั้งแนวราบรวมกับอุปกรณ์ทดสอบอุณหภูมิ, ห้องทดสอบความชื้นทําให้ผู้ผลิตสามารถดําเนินการทดสอบความสอดคล้องเพื่อให้แน่ใจว่าผลิตภัณฑ์ของพวกเขาตรงกับความต้องการเหล่านี้

5การผลิตและการประกันคุณภาพ

• กระบวนการผลิตที่เข้มงวด
  • การผลิตของระบบทดสอบรวมนี้ปฏิบัติตามขั้นตอนการควบคุมคุณภาพที่เข้มงวดจากเครื่องผลิตสั่นสะเทือนและเซ็นเซอร์อุณหภูมิและความชื้น ไปยังอิเล็กทรอนิกส์ควบคุมและกรอบโครงสร้าง, มาจากผู้จําหน่ายที่น่าเชื่อถือ และผ่านการตรวจสอบและทดสอบอย่างละเอียด กระบวนการการประกอบการถูกดําเนินการโดยเทคนิคที่ได้รับการฝึกอบรมอย่างสูงในสภาพแวดล้อมที่สะอาดและควบคุมระบบถูกปรับขนาดและตรวจสอบในหลายขั้นตอนระหว่างการผลิต เพื่อรับรองความแม่นยําและการทํางาน.
• การรับรองและรับรองคุณภาพ
  • ระบบการทดสอบของเราได้รับการรับรองคุณภาพที่เกี่ยวข้อง เช่น มาตรฐาน ISO สําหรับการทดสอบอุปกรณ์และการรับรองเฉพาะด้านอากาศมันยังได้รับการรับรองจากห้องปฏิบัติการการทดสอบอิสระ เพื่อให้แน่ใจว่ามันตรงกับมาตรฐานของอุตสาหกรรมและให้ผลการทดสอบที่แม่นยําและน่าเชื่อถือเราปรับปรุงและปรับปรุงผลิตภัณฑ์ของเราอย่างต่อเนื่อง โดยใช้ความก้าวหน้าทางเทคโนโลยีล่าสุด และความคิดเห็นจากลูกค้า เพื่อรักษาคุณภาพและผลงานสูง

6พื้นที่ใช้งานและประวัติความสําเร็จ

• การทดสอบวัสดุประกอบ
  • บริษัทบินและอวกาศหนึ่งใช้ระบบนี้ เพื่อทดสอบวัสดุประกอบแบบใหม่ สําหรับปีกเครื่องบิน วัสดุนี้ถูกนํามาใช้พร้อมกับอุณหภูมิและความชื้นที่สูงสุดการทดสอบแสดงให้เห็นว่าความแข็งแรงและความทนทานของวัสดุได้รับผลกระทบจากสภาพความชื้นสูงและอุณหภูมิต่ําโดยการปรับปรุงการประกอบและกระบวนการผลิต, บริษัทสามารถปรับปรุงการทํางานของวัสดุ, การรับประกันความน่าเชื่อถือของปีกเครื่องบิน.
• การทดสอบส่วนประกอบอิเล็กทรอนิกส์
  • ผู้ผลิตส่วนประกอบอิเล็กทรอนิกส์เครื่องบินใช้ระบบนี้เพื่อทดสอบผลงานของแผ่นวงจรพิมพ์ (PCB)PCBs ได้ถูกเผชิญกับความสั่นสะเทือนและสภาพแวดล้อมที่หลากหลาย เพื่อจําลองสภาพแวดล้อมในเครื่องบินการทดสอบแสดงให้เห็นว่าข้อผสมผสานบน PCB มีแนวโน้มที่จะล้มเหลวภายใต้สั่นระดับความถี่สูงและการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วโดยปรับปรุงกระบวนการผสมผสานและเพิ่มวัสดุปรับความสั่น, ผู้ผลิตสามารถเพิ่มความน่าเชื่อถือของ PCBs, ลดความเสี่ยงของการล้มเหลวทางอิเล็กทรอนิกส์ระหว่างการบิน.
• การทดสอบสารประปาและสารติด
  • บริษัทที่เชี่ยวชาญในสารประกอบการประกอบการเครื่องบินและเครื่องผสม ใช้ระบบนี้เพื่อทดสอบผลงานของผลิตภัณฑ์และวัฏจักรความชื้น เพื่อจําลองสภาพที่พวกเขาจะพบในอุปกรณ์อากาศการทดสอบระบุว่าสารประปาและสับบางชนิดสูญเสียประสิทธิภาพของพวกมัน ภายใต้สภาพความชื้นสูงและสั่นแรงสูงโดยการปรับปรุงรูปแบบของผลิตภัณฑ์และปรับปรุงคุณสมบัติการติดต่อ, บริษัทสามารถพัฒนาสารประปาและยาแน่นที่น่าเชื่อถือมากขึ้นสําหรับการใช้ในอากาศ

7บริการและการสนับสนุน

• การปรึกษาทางเทคนิคก่อนการขาย
  • ทีมงานผู้เชี่ยวชาญด้านการทดสอบทางอากาศของเราให้คําปรึกษาทางเทคนิคอย่างละเอียด เพื่อช่วยลูกค้าเข้าใจความสามารถและความเหมาะสมของระบบสําหรับความต้องการการทดสอบเฉพาะเจาะจงของพวกเขาเรานําเสนอการแสดงและการฝึกอบรมเพื่อ familiarize ลูกค้ากับการทํางานและการทํางานของระบบก่อนการซื้อเรายังช่วยในการเลือกพารามิเตอร์การทดสอบที่เหมาะสมและอุปกรณ์เสริมบนพื้นฐานของวัสดุอากาศที่จะทดสอบ
• บริการหลังการขายและการบํารุงรักษา
  • เราให้บริการหลังการขายที่ครบถ้วน รวมถึงการติดตั้งและการใช้งานในสถานที่ ทีมงานเทคนิคที่ประสบการณ์ของเราและการซ่อมแซมฉุกเฉินเราให้อะไหล่แท้และการปรับปรุงในเวลาที่ถูกต้อง เพื่อให้แน่ใจว่าการทํางานและความน่าเชื่อถือของระบบการทดสอบในระยะยาวเรายังให้บริการสัญญาที่รวมถึงการบํารุงรักษาป้องกันและความสําคัญการสนับสนุนทางเทคนิค.
• การฝึกอบรมและการสนับสนุนทางเทคนิค
  • เราจัดโครงการฝึกอบรมสําหรับผู้ใช้ใหม่ เพื่อให้แน่ใจว่าพวกเขาสามารถใช้งานระบบการทดสอบได้อย่างมีประสิทธิภาพ และตีความผลการทดสอบให้ความช่วยเหลือในการแก้ไขปัญหา, และนําเสนอแนวทางในการปรับปรุงวิธีการทดสอบเรายังให้การอัพเดทซอฟต์แวร์และการสนับสนุนระบบการเก็บข้อมูลและการวิเคราะห์ เพื่อให้ระบบทันสมัยกับลักษณะและเทคโนโลยีล่าสุด.
